Risposta:
I generatori di carico creano una forma rettangolare dell'edificio. Per la geometria del tetto sono disponibili le seguenti forme del tetto:
- Copertura piana
- Copertura a una falda
- Copertura a due falde

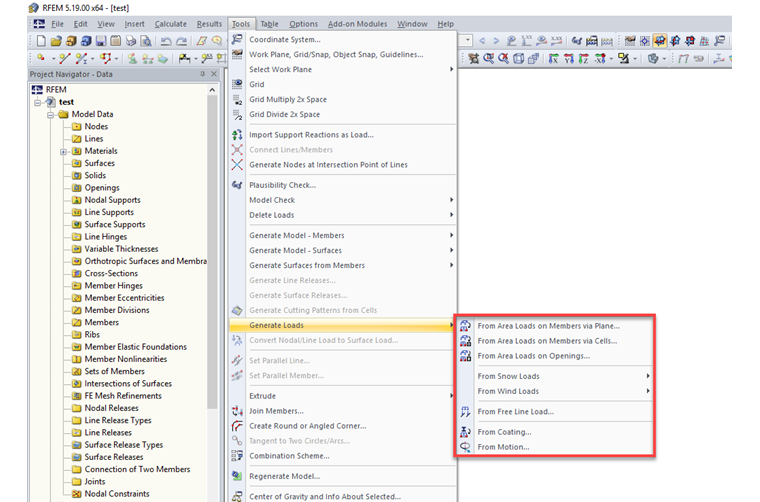

Nel caso di edifici o coperture di forme diverse, è possibile applicare i carichi manualmente utilizzando lo strumento "Genera carichi → Dal carico superficiale sulle aste tramite piano". Il valore del carico deve essere determinato manualmente.
È anche possibile generare il carico del vento per qualsiasi geometria dell'edificio con il nuovo programma stand-alone RWIND Simulation. Questo ti offre la possibilità di simulazioni del vento
e generazione del carico del vento. In combinazione con il software strutturale agli elementi finiti RFEM o il software di analisi strutturale RSTAB, è possibile utilizzare le opzioni in modo ottimale.
Input
L'importazione diretta di modelli da RFEM o RSTAB consente di definire i parametri rilevanti per le direzioni del vento analizzate con i profili del vento dipendenti dall'altezza, in base alla norma del vento. Ciò risulta nei casi di carico corrispondenti con parametri definiti a livello globale.
È anche possibile eseguire RWIND Simulation manualmente senza RFEM o RSTAB. Inoltre, è possibile importare i dati da grafica vettoriale STL.
L'importazione del terreno e degli edifici dell'ambiente nella simulazione è possibile anche dai file STL.
Scambiando i dati tra RFEM o RSTAB e RWIND Simulation, è possibile utilizzare facilmente i risultati dell'analisi del vento come casi di carico nel solito ambiente di lavoro RFEM o RSTAB.
Caratteristiche di RWIND Simulation
Analisi 3D del flusso del vento incomprimibile con i risolutori OpenFoam
Importazione diretta del modello di file RFEM o RSTAB o STL
Semplici modifiche al modello tramite drag & drop e assistenza grafica per la regolazione
Correzioni automatiche della topologia del modello utilizzando mesh shrink-wrapping
Opzione per aggiungere oggetti circostanti (edifici, terreno, ...)
Profili di velocità dipendenti dall'altezza secondo la norma
Modelli di turbolenza k-epsilon e k-omega
Generazione automatica delle mesh adattata alla profondità di dettaglio selezionata
Calcolo parallelo con utilizzo ottimale delle capacità dei computer con processori multicore
Risultati in pochi minuti per simulazioni a bassa risoluzione (fino a 1 milione di celle)
Risultati in poche ore per simulazioni con risoluzione medio/alta (1-10 milioni di celle)
Visualizzazione grafica dei risultati sui piani clipper/slicer (campi scalari e vettoriali)
Visualizzazione grafica delle linee di flusso e animazione delle linee di flusso
