Diagramas de momento fletor diferentes em vigas inclinadas devido à elasticidade de apoio

Porque é que o diagrama do momento fletor na viga inclinada não corresponde ao meu cálculo manual? Normalerweise sollten dort keine Biegemomente berechnet werden.

Resposta:

A razão para a ocorrência de momentos fletores em vigas inclinadas e retas é que o pilar central tem uma certa flexibilidade devido à sua rigidez finita. So findet an der mittleren Stütze eine Stauchung statt, sodass sich die Verformung der mittleren Stütze auch auf den rechten Riegel auswirkt. Weil der rechte Riegel an einem verschieblichen Auflager noch zusätzlich gehalten ist, entsteht an dieser Stelle ein Zwangsmoment.

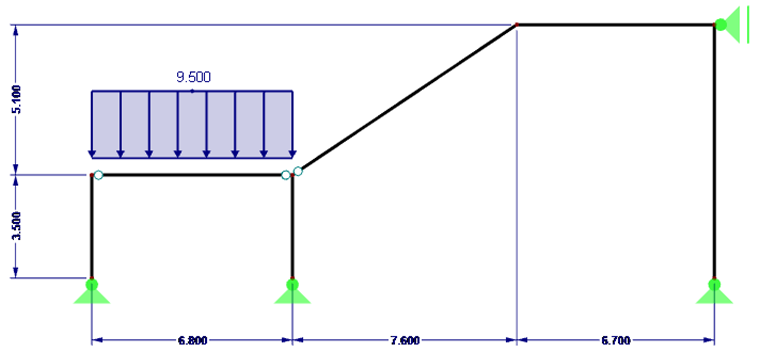

Sistema estático com carga
1 Sistema estático com carga

Man erkennt es vor allem an den jeweiligen Verformungen (siehe Bild 2).

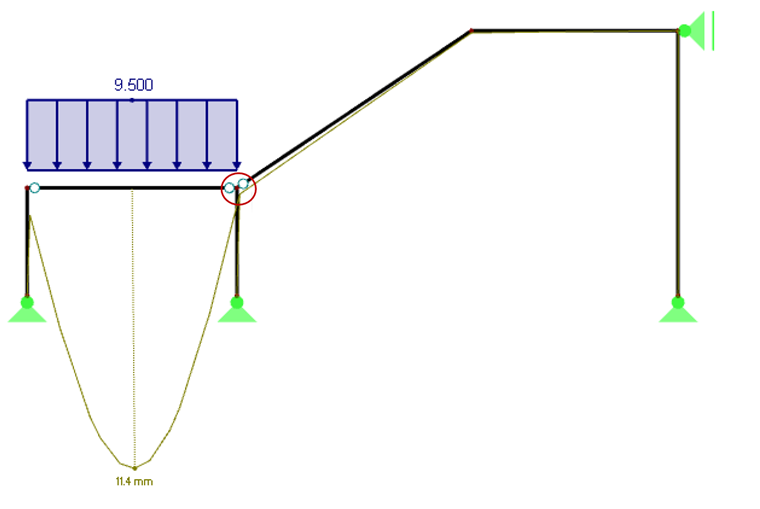

Deformação do sistema estrutural
2 Deformação do sistema estrutural

Die Verformung, die in Bild 2 eingekreist ist, ist ausschlaggebend für die Entstehung des Biegemoments im rechten Teil des Systems.

Die Berechnung mittels RFEM ergibt minimale Biegemomente, die allerdings in der Handberechnung nicht berücksichtigt werden (siehe Bild 3).

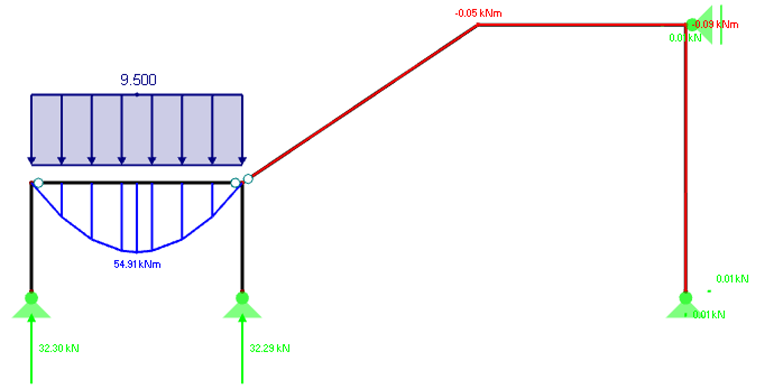

Distribuição das forças internas do momento fletor
3 Distribuição das forças internas no momento fletor
