问题

为什么斜梁中的弯矩图与我手动计算的不同? 通常这里不计算弯矩。


回复:
斜梁和直梁中出现弯矩的原因是中柱刚度有限,具有一定的柔韧性。 因此,中部柱子受压,其变形也会影响到右侧梁。 由于右侧梁还受到移动支座的支承,因此在该位置产生了一个轴向弯矩。

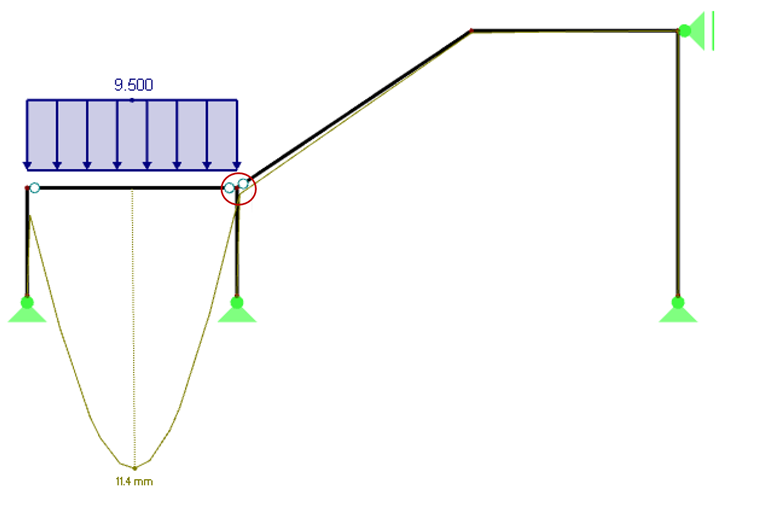

从各自的变形中可以看出这一点(见图 02)。
图 2 中圈出的变形对结构右侧弯矩的形成起着决定性作用。

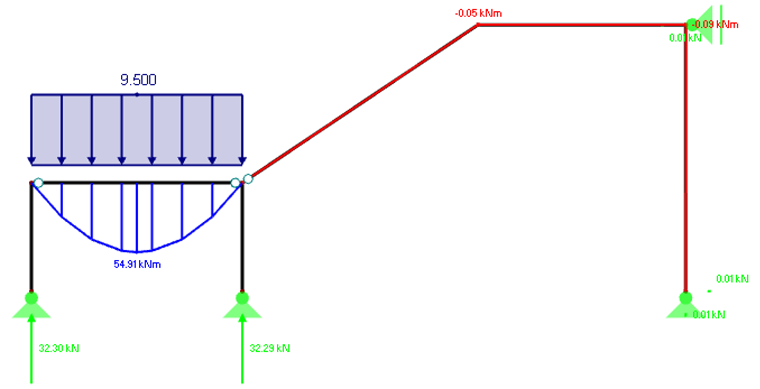

RFEM 中计算得出的是手动计算中未考虑的最小弯矩(见图 03)。
