Diagramas de momentos flectores diferentes en una viga inclinada debido a la elasticidad del apoyo

¿Por qué el diagrama de momentos flectores en la viga inclinada es diferente de mi cálculo manual? Normalerweise sollten dort keine Biegemomente berechnet werden.

Respuesta:

El motivo de la aparición de momentos flectores en vigas inclinadas y rectas es que el pilar central tiene cierta flexibilidad debido a su rigidez finita. So findet an der mittleren Stütze eine Stauchung statt, sodass sich die Verformung der mittleren Stütze auch auf den rechten Riegel auswirkt. Weil der rechte Riegel an einem verschieblichen Auflager noch zusätzlich gehalten ist, entsteht an dieser Stelle ein Zwangsmoment.

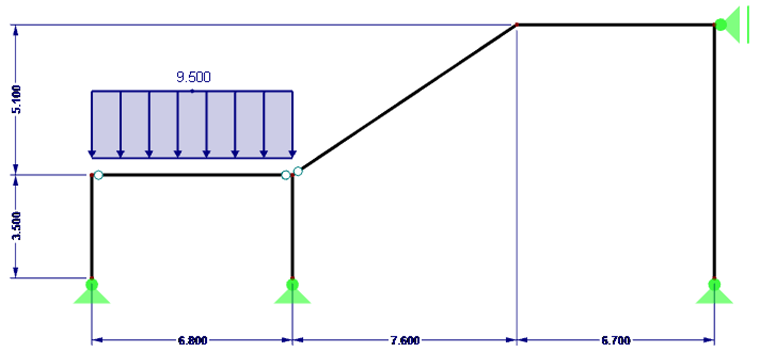

Sistema estructural con carga
1 Sistema estructural con carga

Man erkennt es vor allem an den jeweiligen Verformungen (siehe Bild 2).

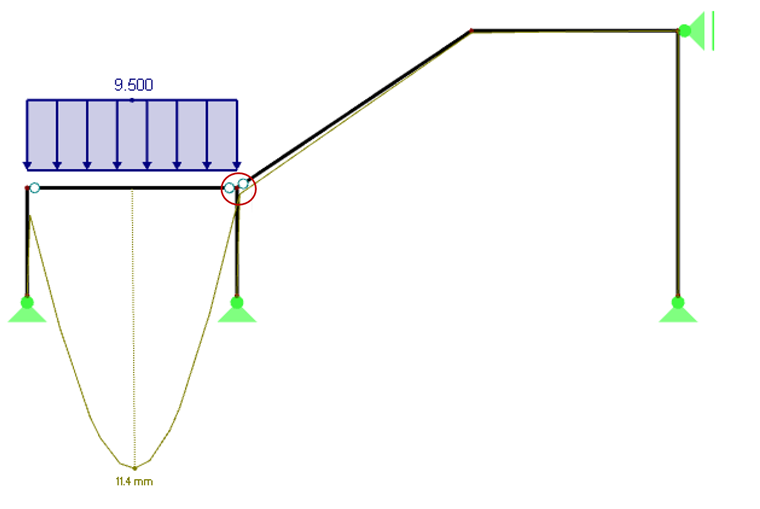

Deformación del sistema estructural
2 Deformación del sistema estructural

Die Verformung, die in Bild 2 eingekreist ist, ist ausschlaggebend für die Entstehung des Biegemoments im rechten Teil des Systems.

Die Berechnung mittels RFEM ergibt minimale Biegemomente, die allerdings in der Handberechnung nicht berücksichtigt werden (siehe Bild 3).

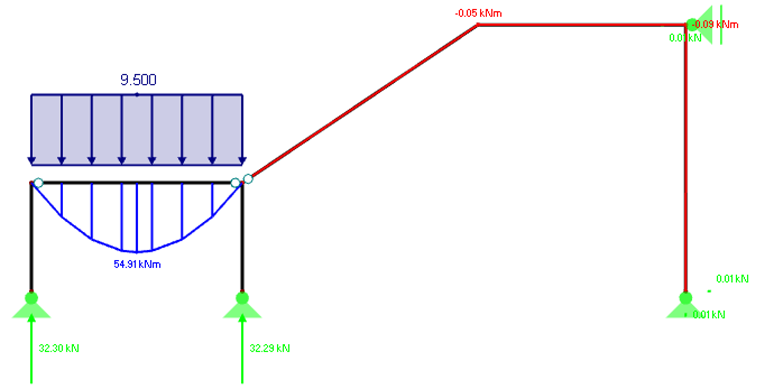

Distribución de las fuerzas internas del momento flector
3 Distribución de esfuerzos internos en el momento flector
