Proč je charakteristika ohybového momentu v šikmém pruhu odlišná od výpočtu mé ruky? Normálně by neměly být žádné ohybové momenty.

Odpověď

Důvodem vzniku ohybového momentu ve šikmém a rovnomemežném nosníku je, že středový sloup má svou konečnou tuhost určitou pružnost. Na středním sloupu tak dochází k tlaku, takže deformace středového sloupu má vliv i na pravý nosník. Protože na pravotočivém vodorovném nosníku je navíc podepřen posuvný nosník, vytvoří se v tomto místě osový moment.

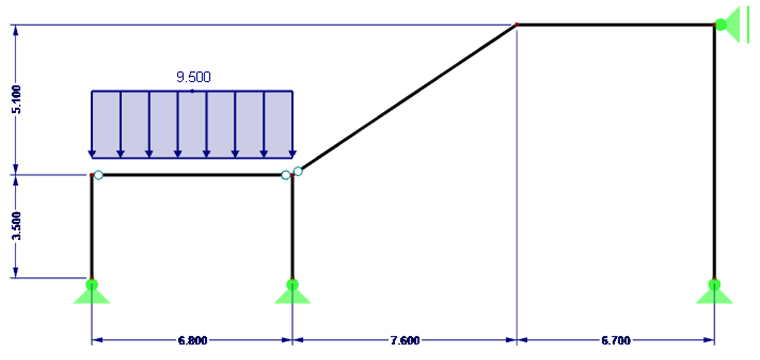

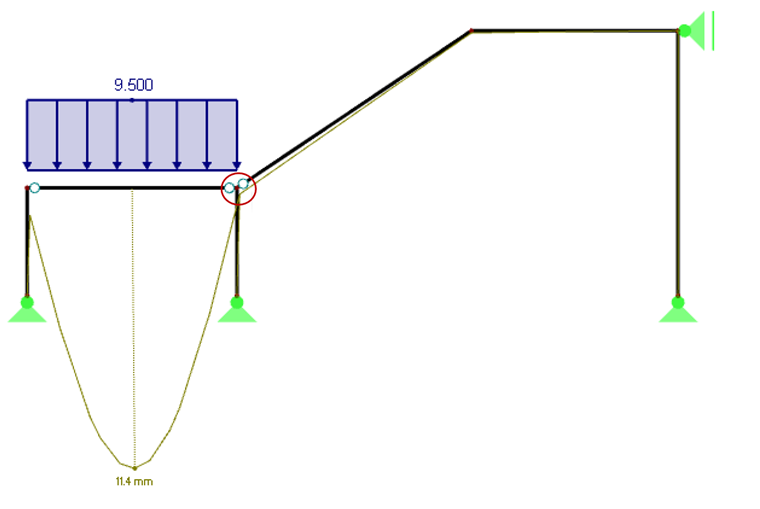

To je zřejmé z příslušných deformací (viz obr. 2).
Deformace obklíčená na obrázku 2 je rozhodující pro vytvoření ohybového momentu v pravé části konstrukce.

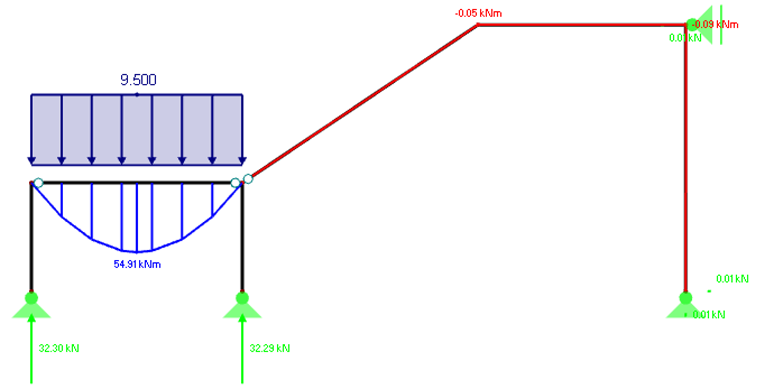

Výsledkem výpočtu pomocí programu RFEM jsou minimální ohybové momenty, které ovšem při ručním výpočtu nejsou zohledněny (viz Obrázek 3).
