FAQ 002681 DE

25. März 2019

Daniel Dlubal Ergebnisse RFEM RSTAB

Warum unterscheidet sich der Biegemomentenverlauf im schrägen Riegel von meiner Handrechnung? Normalerweise sollten dort keine Biegemomente berechnet werden.

Antwort

Der Grund für das Entstehen eines Biegemoments im schrägen sowie geraden Riegel ist, dass die mittlere Stütze aufgrund ihrer endlichen Steifigkeit eine gewisse Nachgiebigkeit aufweist. So findet an der mittleren Stütze eine Stauchung statt, sodass sich die Verformung der mittleren Stütze auch auf den rechten Riegel auswirkt. Weil der rechte Riegel an einem verschieblichen Auflager noch zusätzlich gehalten ist, entsteht an dieser Stelle ein Zwangsmoment.

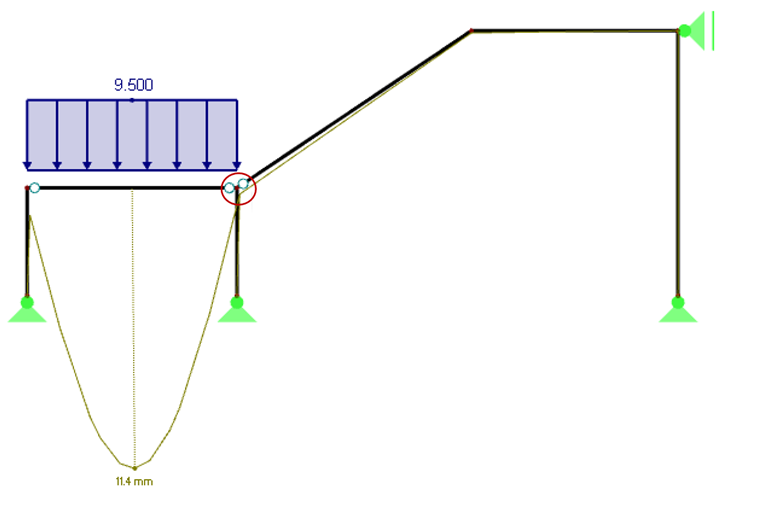

Man erkennt es vor allem an den jeweiligen Verformungen (siehe Bild 2).
Die Verformung, die in Bild 2 eingekreist ist, ist ausschlaggebend für die Entstehung des Biegemoments im rechten Teil des Systems.

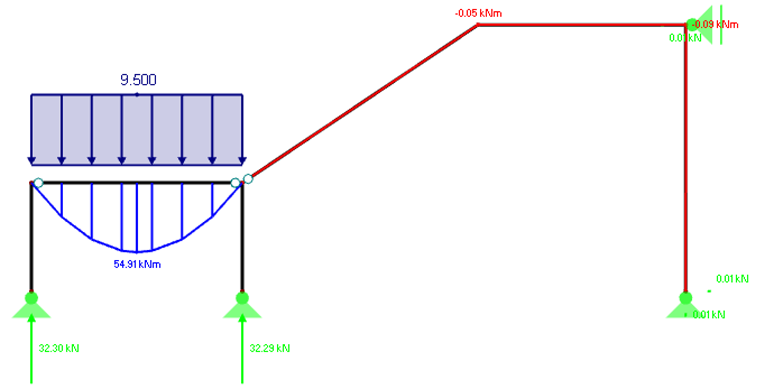

Die Berechnung mittels RFEM ergibt minimale Biegemomente, die allerdings in der Handberechnung nicht berücksichtigt werden (siehe Bild 3).

Schlüsselwörter

Biegemoment Schnittgrößen Ergebnisse
