Diagrammes de moments fléchissants différents dans la poutre inclinée en raison de l'élasticité de l'appui

Pourquoi le diagramme du moment fléchissant dans la poutre inclinée est-il différent de mon calcul manuel ? Normalement, aucun moment fléchissant ne doit être calculé ici.

Réponse:

Un moment fléchissant survient dans les poutres inclinées et droites car le poteau central présente une certaine flexibilité en raison de sa rigidité finie. Ainsi, une compression se produit sur le poteau central de sorte que la déformation du poteau central affecte également la poutre droite. La poutre droite étant également supportée par un appui mobile, un moment axial est créé à cet endroit.

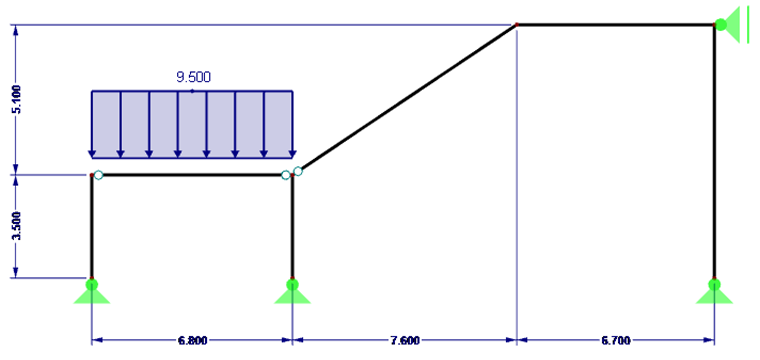

Système structural avec chargement
1 Système structural avec chargement

Cela est particulièrement évident à partir des déformations correspondantes (voir la Figure 02).

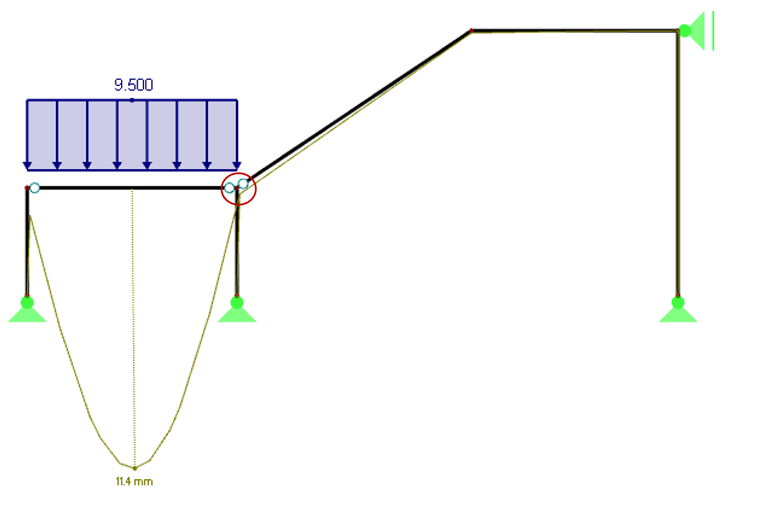

Déformation du système structural
2 Déformation du système structural

La déformation encadrée sur la Figure 2 est déterminante pour la formation du moment fléchissant dans la partie droite de la structure.

Le calcul à l'aide de RFEM permet d'obtenir les moments fléchissants minimaux, qui ne sont cependant pas considérés dans le calcul manuel (voir la Figure 03).

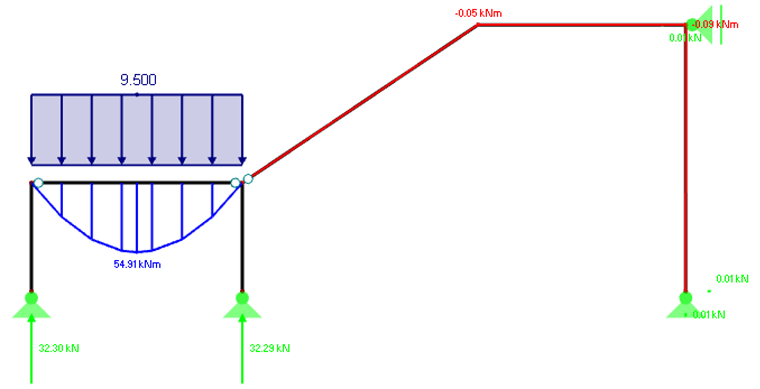

Distribution des efforts internes du moment de flexion
3 Distribution des efforts internes au moment de flexion
