Cálculo de tensões em superfícies ortotrópicas

Porque é que não recebo tensões como resultado para uma superfície ortotrópica?

Resposta:

As tensões não podem ser calculadas para todos os tipos de espessura ortotrópica.

Für folgende orthotropen Steifigkeiten werden auch Spannungen berechnet:

  • Steifigkeitstyp Orthotrop mit einer konstanten Dicke (Bild 1).

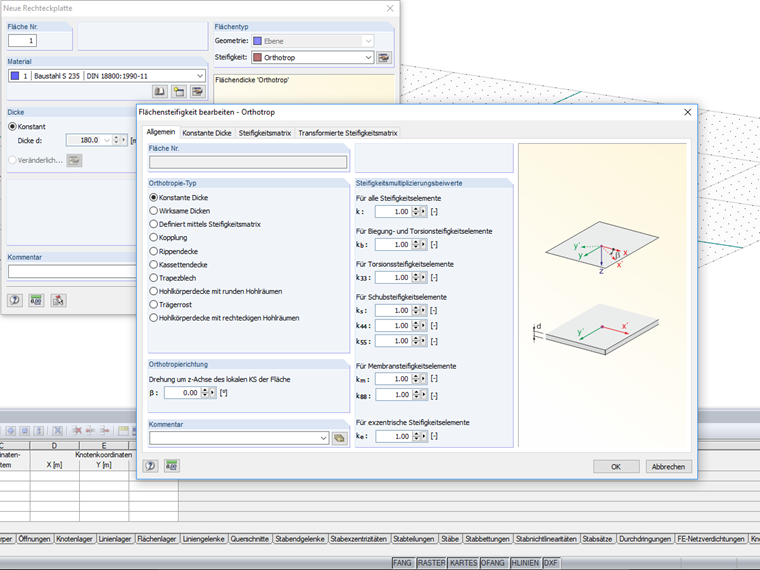

Tipo de superfície ortotrópica
1 Tipo de superfície ortotrópica
  • Materialmodell Orthotrop 2D mit einer konstanten Dicke (Bild 2).

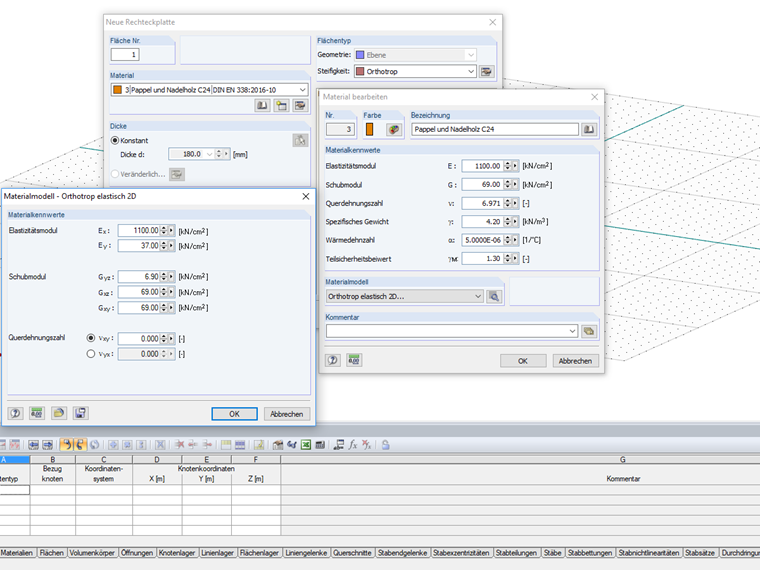

Modelo de material ortotrópico
2 Modelo de material ortotrópico

Für alle anderen orthotropen Flächentypen werden keine Spannungen berechnet. Für ein orthotropiemmodel mit unterschiedlichen Dicken in x und y-Richtung wäre die Darstellung der Spannungen für die X und y Richtung relativ aufwendig und wäre auch nicht nachvollziehbar (Bild 3).

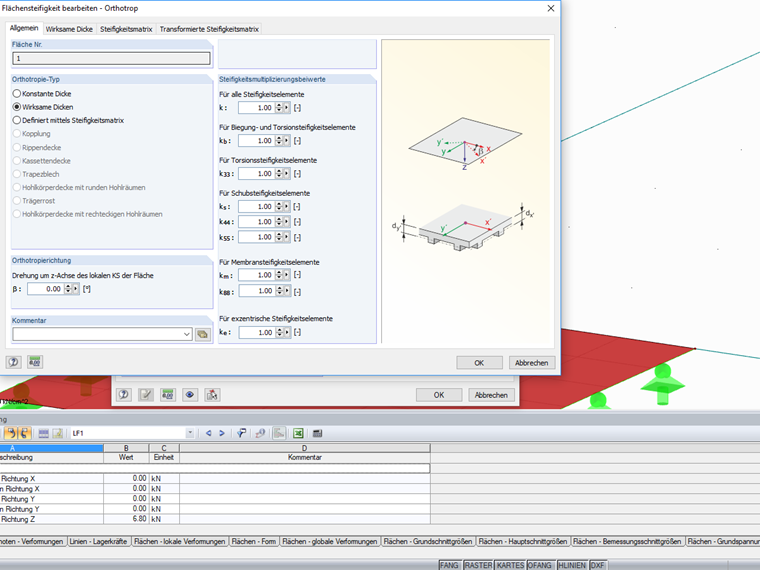

Espessuras diferentes
3 Espessuras diferentes

In der angehängten Datei sind die drei grundlegenden Steifigkeiten definiert.

0x
0x
Modelo da FAQ 2775 – Tensões ortotrópicas
