Frage

Warum erhalte ich bei einer orthotropen Fläche keine Spannungen als Ergebnis?

Antwort:

Nicht bei jedem orthotropen Dickentyp können Spannungen berechnet werden.

Für folgende orthotropen Steifigkeiten werden auch Spannungen berechnet:

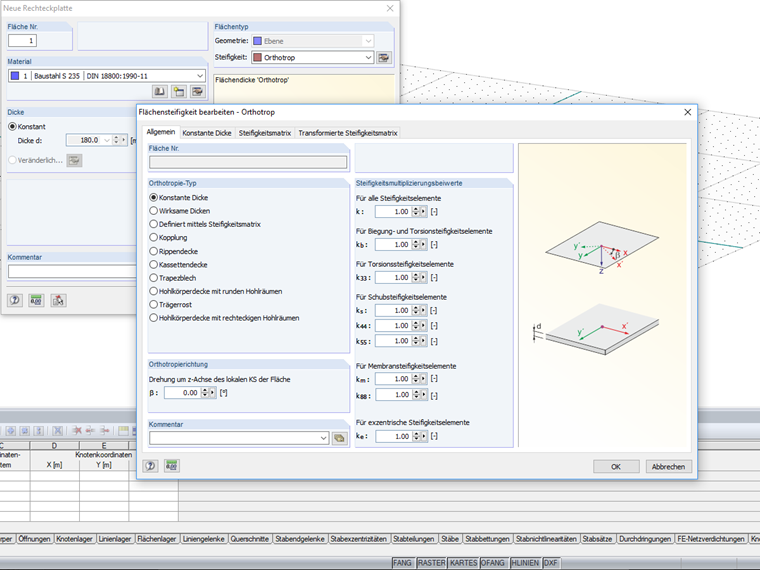

Steifigkeitstyp Orthotrop mit einer konstanten Dicke (Bild 1).

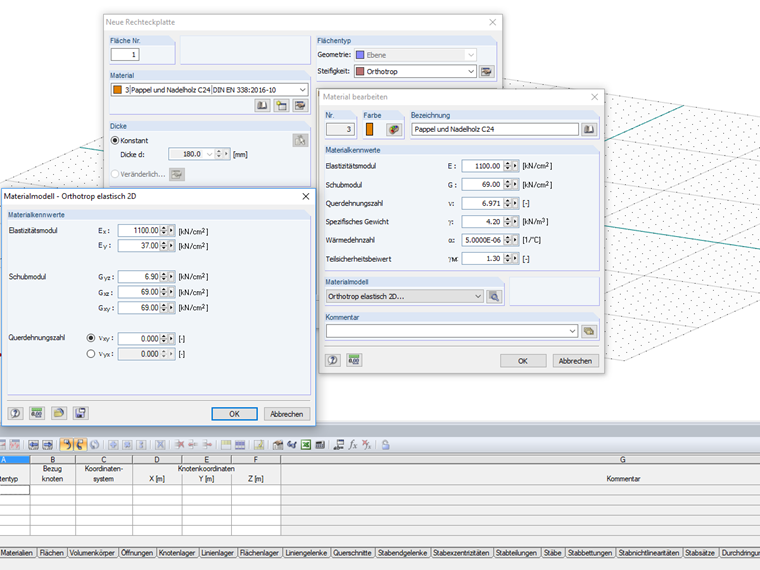

Materialmodell Orthotrop 2D mit einer konstanten Dicke (Bild 2).

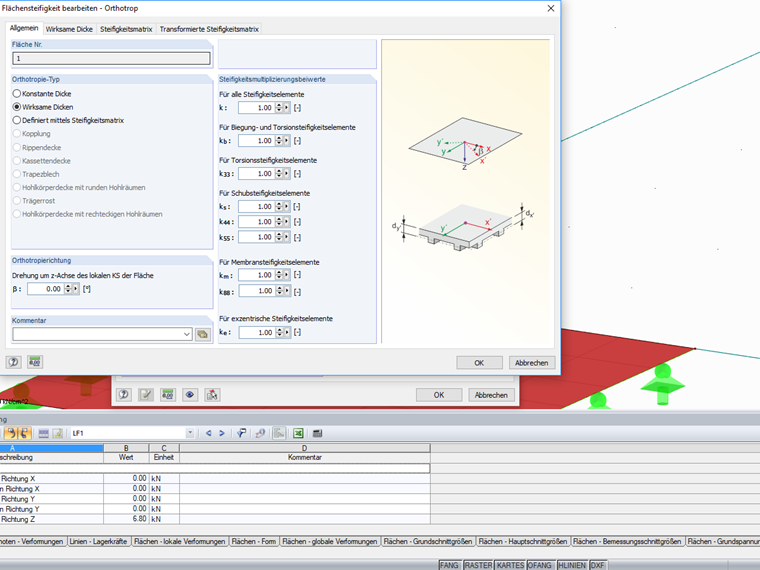

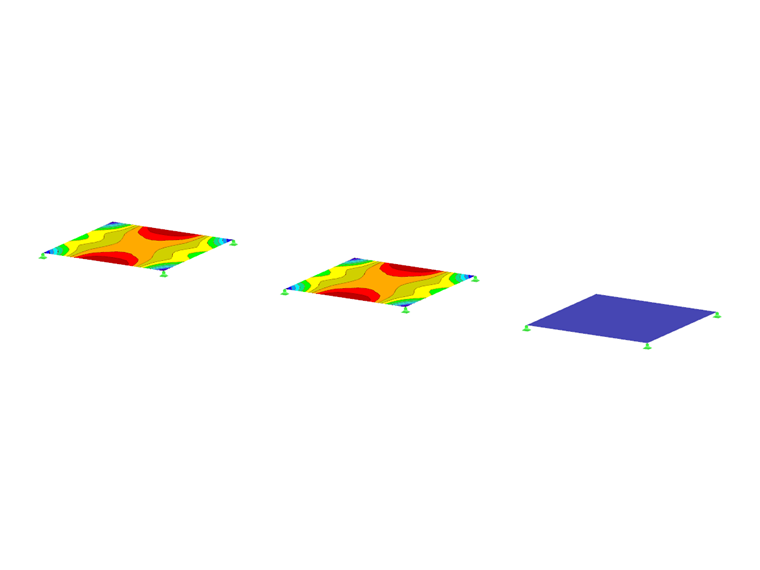

Für alle anderen orthotropen Flächentypen werden keine Spannungen berechnet. Für ein orthotropiemmodel mit unterschiedlichen Dicken in x und y-Richtung wäre die Darstellung der Spannungen für die X und y Richtung relativ aufwendig und wäre auch nicht nachvollziehbar (Bild 3).

In der angehängten Datei sind die drei grundlegenden Steifigkeiten definiert.

815x

36x

Modell zur FAQ 2775 Spannungen orthotrop

FAQ

[EN] FAQ 002775 | Warum erhalte ich bei einer orthotropen Fläche keine Spannungen als Ergebnis?

Flächentyp Orthotrop

Materialmodell Orthotrop

Unterschiedliche Dicken
