Dotaz

Q: Proč se u ortotropní plochy nezobrazují žádná napětí?

Napětí nelze spočítat pro každý typ ortotropní tloušťky.Pro následující ortotropní tuhosti se počítají také napětí:Typ ortotropní tuhosti s konstantní tloušťkou (Obrázek 01).Ortotropní 2D materiálový model s konstantní tloušťkou (Obrázek 2).Pro jiné ortotropní typy ploch se nepočítají žádná napětí. U ortotropního modelu s různými tloušťkami ve směru x a y by zobrazení napětí ve směru x a y bylo poměrně složité a nesrozumitelné (Obrázek 03).V přiloženém souboru jsou definovány tři základní hodnoty tuhosti.

Proč se u ortotropní plochy nezobrazují žádná napětí?

Odpověď:

Napětí nelze spočítat pro každý typ ortotropní tloušťky.

Pro následující ortotropní tuhosti se počítají také napětí:

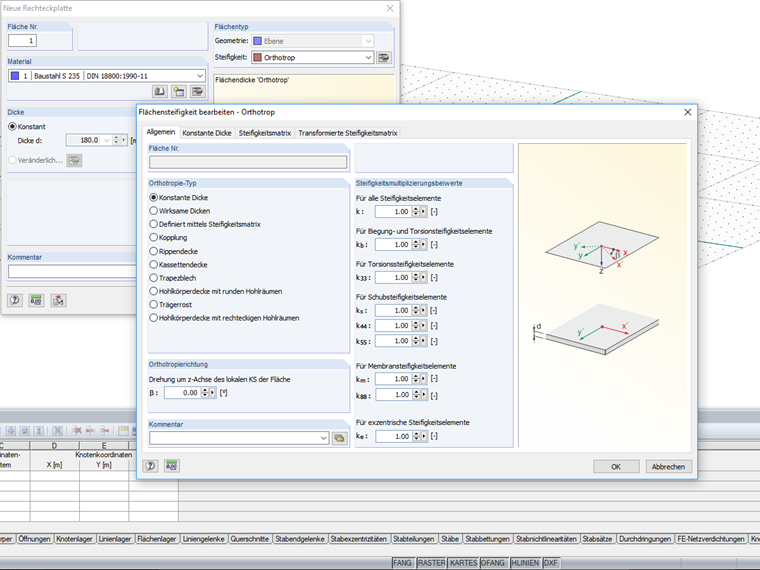

Typ ortotropní tuhosti s konstantní tloušťkou (Obrázek 01).

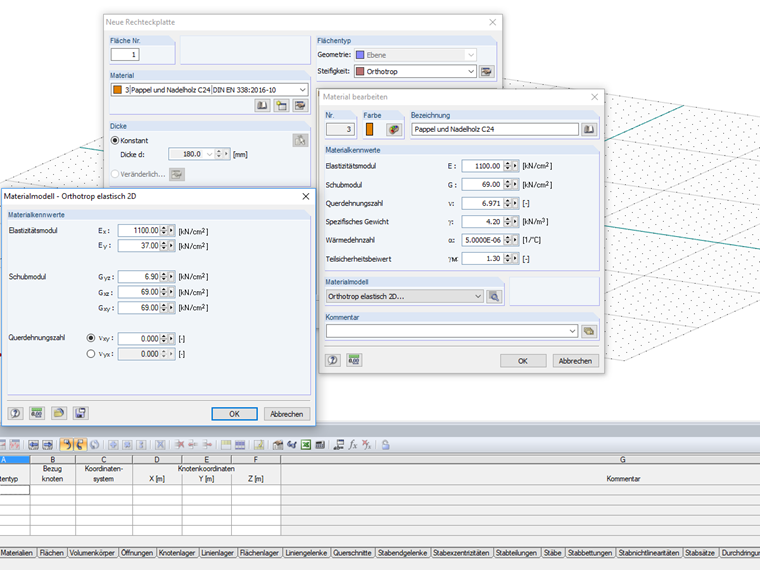

Ortotropní 2D materiálový model s konstantní tloušťkou (Obrázek 2).

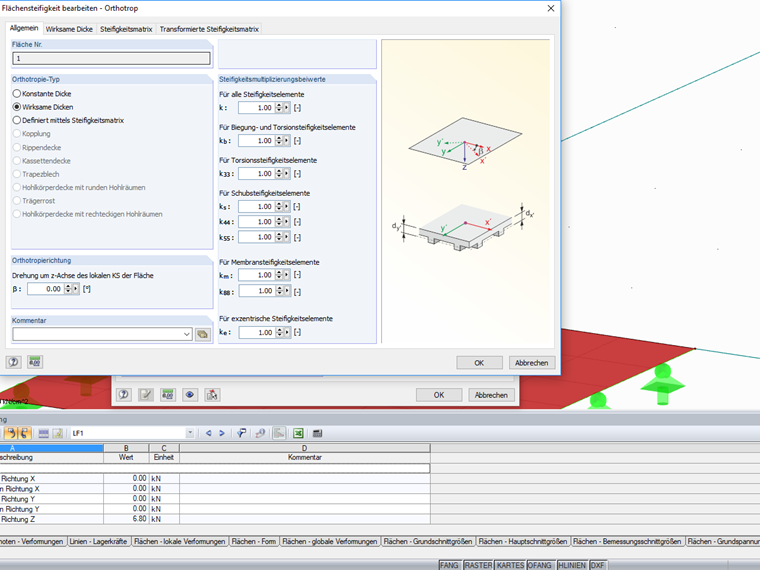

Pro jiné ortotropní typy ploch se nepočítají žádná napětí. U ortotropního modelu s různými tloušťkami ve směru x a y by zobrazení napětí ve směru x a y bylo poměrně složité a nesrozumitelné (Obrázek 03).

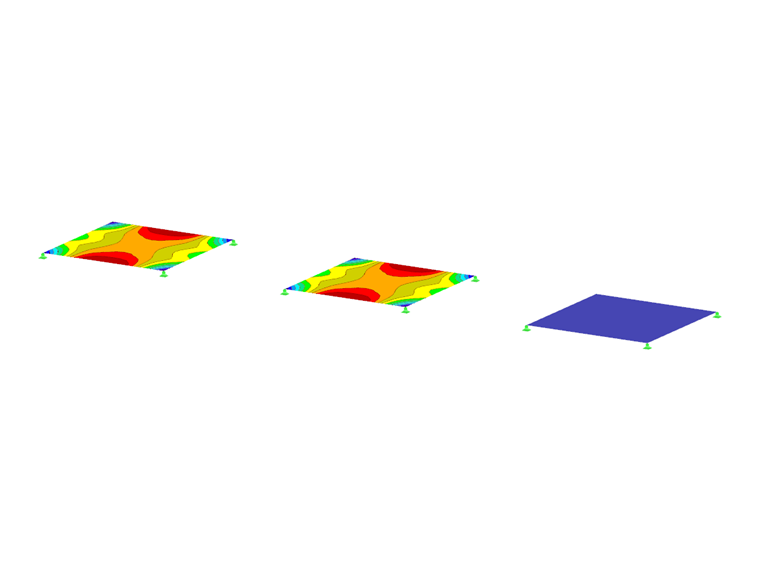

V přiloženém souboru jsou definovány tři základní hodnoty tuhosti.
