Pytanie

Dlaczego w rezultacie nie otrzymuję naprężeń dla powierzchni ortotropowej?


Odpowiedź:
Nie można obliczać naprężeń dla każdego typu grubości ortotropowej.

Naprężenia są również obliczane dla następujących sztywności ortotropowych:

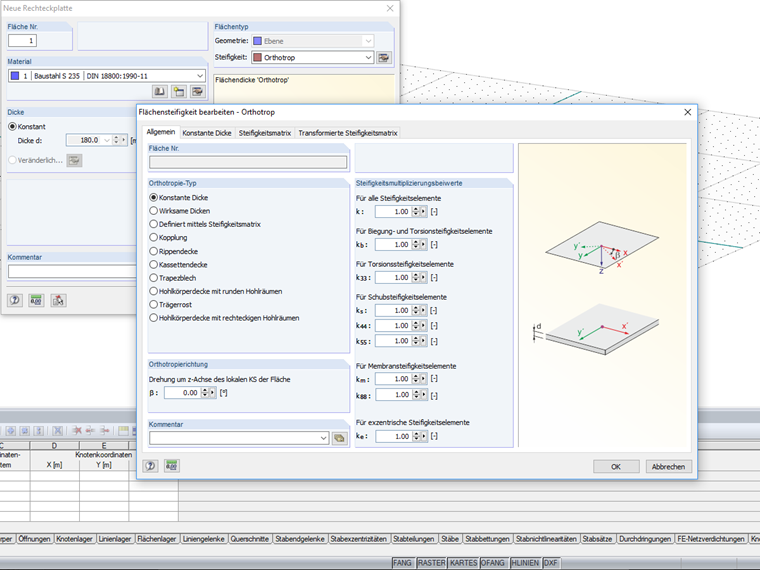

  • Typ sztywności ortotropowej ze stałą grubością (zdjęcie 01).
  • Ortotropowy model materiałowy 2D o stałej grubości (zdjęcie 02).
Dla powierzchni innych ortotropowych nie są obliczane naprężenia. W przypadku modelu ortotropowego o różnych grubościach w kierunkach x i y, odwzorowanie naprężeń dla kierunków x i y byłoby stosunkowo złożone i niezrozumiałe (rysunek 03).

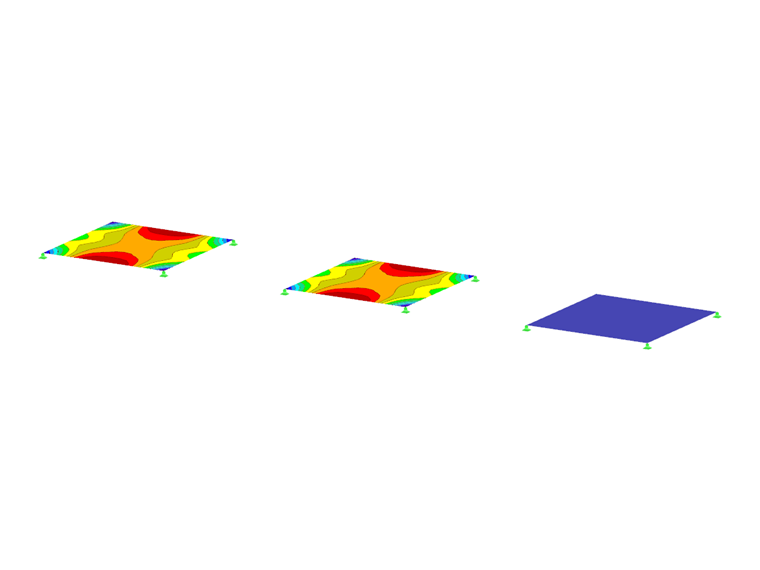

W załączonym pliku definiowane są trzy podstawowe sztywności.
