Resposta:

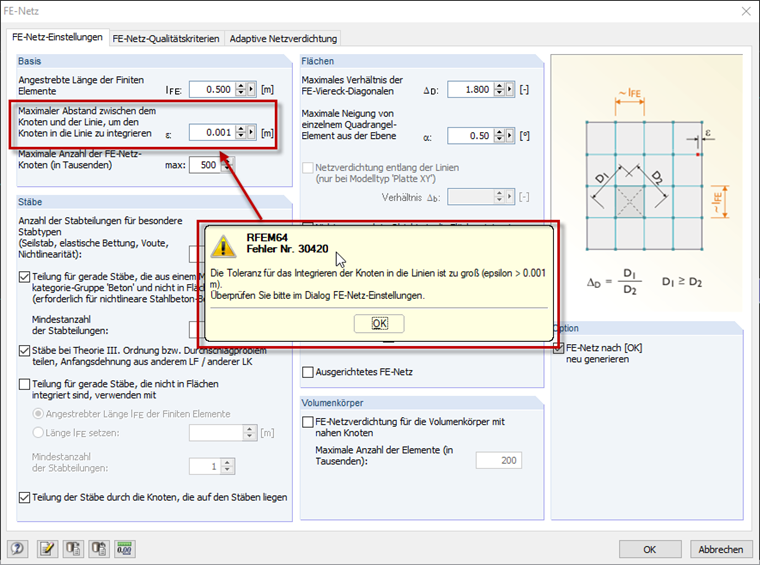

Reduza a distância máxima entre o nó e a linha nas configurações da malha de EF. Mesmo com uma configuração de 0,001 m de acordo com a imagem, pode introduzir um valor menor. Se as casas decimais forem ajustadas através das configurações correspondentes, o valor também é exibido por completo.
Pergunta
Ao gerar uma malha de EF, aparece uma mensagem de erro. Diz que a tolerância para a integração de nós em linhas é muito grande. O que devo fazer?
