Odpowiedź:

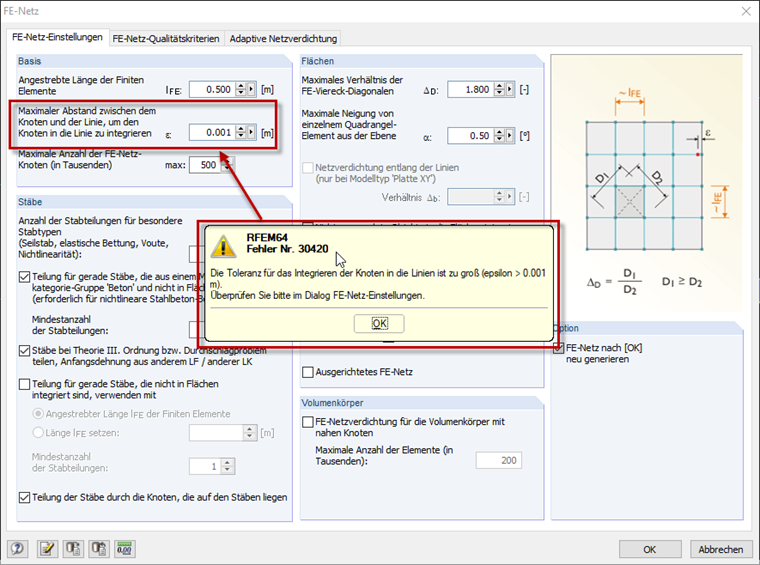

Proszę zredukować maksymalną odległość między węzłem a linią w ustawieniach siatki ES. Nawet przy ustawieniu 0,001 m, zgodnie z obrazem, można wprowadzić mniejszą wartość. Jeżeli miejsca dziesiętne zostaną dostosowane za pomocą odpowiednich ustawień, wartość jest również wyświetlana w całości.
Pytanie
Podczas generowania siatki ES pojawia się komunikat o błędzie. Mówi, że tolerancja dla integracji węzłów w linie jest zbyt duża. Co mam zrobić?
