Réponse:

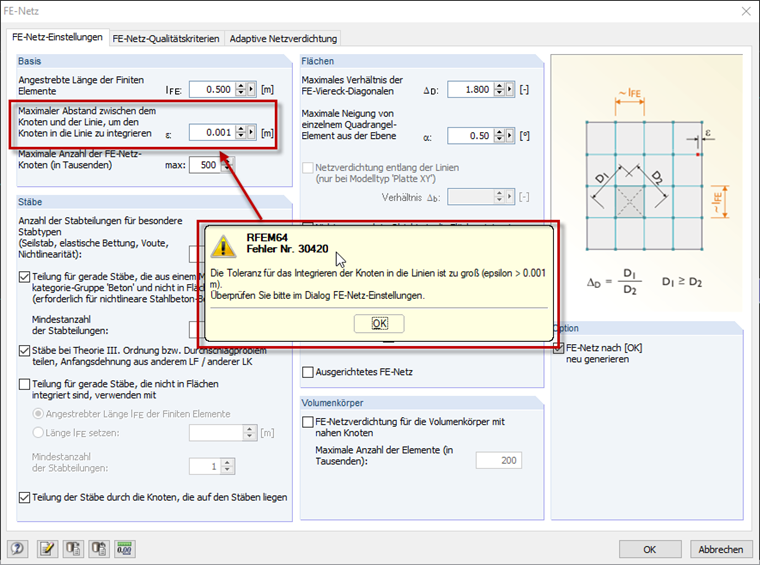

Veuillez réduire la distance maximale entre le nœud et la ligne dans les paramètres du maillage EF. Même avec un réglage de 0,001 m selon l'image, vous pouvez entrer une valeur inférieure. Si les décimales sont ajustées via les paramètres correspondants, la valeur est également affichée entièrement.
Question
Lors de la génération d'un maillage EF, un message d'erreur s'affiche. Il indique que la tolérance pour l'intégration des nœuds dans les lignes est trop grande. Que dois-je faire dans ce cas précis ?
