Risposta:

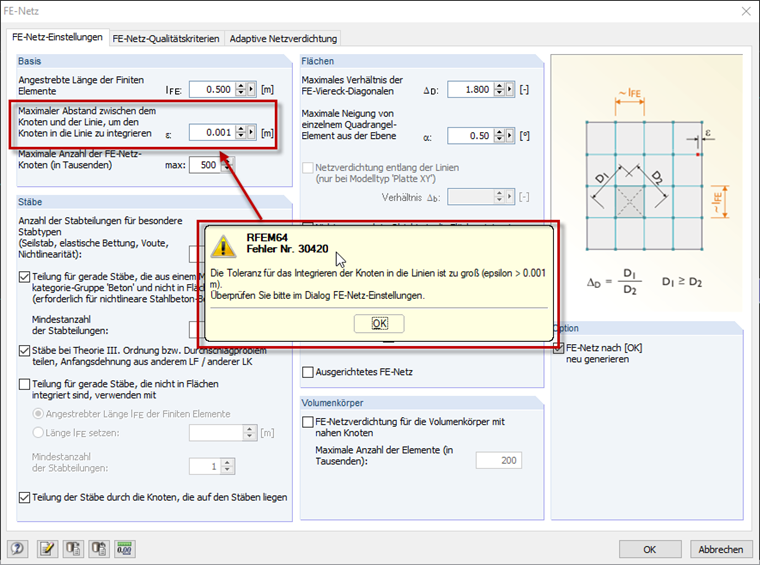

Si prega di ridurre la distanza massima tra il nodo e la linea nelle impostazioni della mesh EF. Anche con un'impostazione di 0,001 m secondo l'immagine, è possibile inserire un valore più piccolo. Se le cifre decimali vengono modificate tramite le impostazioni corrispondenti, anche il valore viene visualizzato completamente.
Domanda
Quando si genera una mesh agli EF, appare un messaggio di errore. Dice che la tolleranza per l'integrazione dei nodi nelle linee è troppo grande. Cosa dovrei fare?
