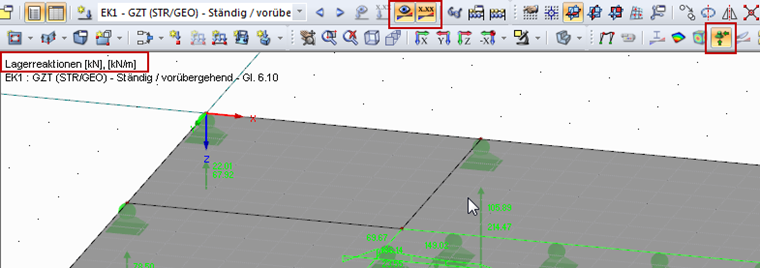

- Verifique se os resultados do caso de carga selecionado estão calculados e se as reações de apoio estão ativadas (ver Figura 01).

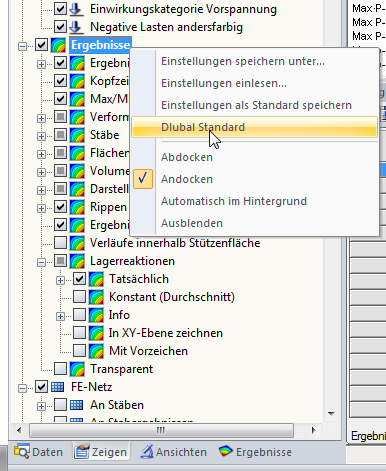

- Se não funcionou, provavelmente as configurações no navegador Mostrar estão na origem do problema. Neste caso, é recomendável redefinir as configurações no navegador Mostrar para as configurações padrão, abrindo o navegador Mostrar. Em seguida, clique com o botão direito do rato na entrada do navegador e abra o menu de atalho apresentado no gráfico abaixo. No menu de atalho, pode selecionar a entrada "Dlubal Default". Assim, as configurações são repostas para o valor padrão e a visualização das forças de apoio deve funcionar novamente.
Pergunta
Gostaria de apresentar graficamente as cargas de apoio no meu ecrã. Infelizmente, por algum motivo, não funciona mais.
Pode utilizar a opção "Malha independente preferível" nas configurações da malha de EF para criar uma malha de EF independente entre si para os objetos integrados. Isto permite gerar uma malha de EF significativamente mais detalhada e precisa para objetos individuais que são integrados entre si.
No diálogo "Definir tipo de carga" pode ver a Figura 01 do método de reforço finito (FSM) no gráfico 3D.
No RFEM 6 e no RSTAB 9, tem a opção de inserir "Objetos visuais" como objetos auxiliares. Pode importar os formatos de ficheiro 3ds, stl e obj.
Estes objetos permitem criar uma melhor referência às dimensões.
Tem secções individuais dos pilares e geometrias de paredes angulares e necessita de uma verificação ao punçoamento para as mesmas?
Não tem qualquer problema. No RFEM 6, é possível realizar verificações ao punçoamento não apenas para secções retangulares e circulares, mas também para qualquer forma de secção.
