Graficznie chcę wyświetlić obciążenia podpory graficznie na ekranie. Niestety, z jakiegoś powodu nie działa.

Odpowiedź

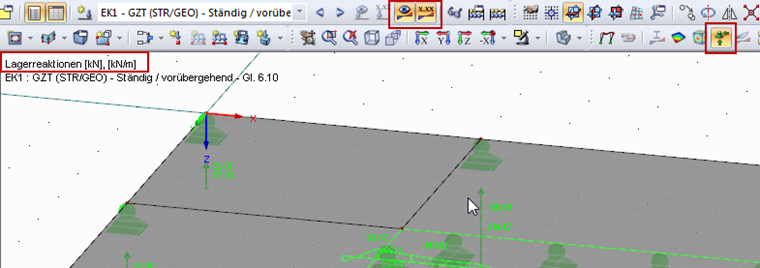

  1. Sprawdzić, czy wyniki wybranego przypadku obciążenia są obliczane i czy reakcje podporowe są aktywne (patrz Rysunek 1).

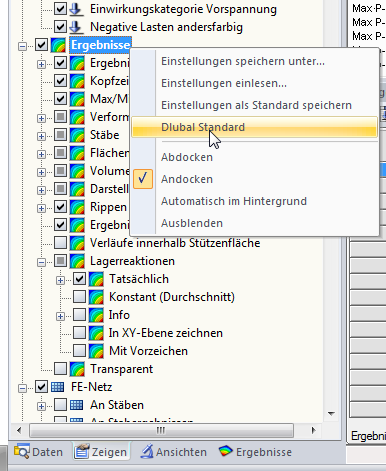

  2. Jeżeli punkt 1 nie działa, ustawienia w nawigatorze Wyświetlić są prawdopodobnie przyczyną problemu. W takim przypadku zaleca się przywrócić ustawienia domyślne w nawigatorze Wyświetlić. W tym celu należy otworzyć nawigator Wyświetlić. Öffnen Sie hierzu den Zeigen-Navigator. Następnie należy kliknąć wpis w nawigatorze prawym przyciskiem myszy i otworzyć menu kontekstowe przedstawione na poniższym rysunku. W menu kontekstowym można wybrać pozycję "Domyślnie dlub.". Ustawienia zostają przywrócone do wartości domyślnych, a wyświetlanie sił podporowych powinno znów działać.

Słowa kluczowe

Reakcje podporowe wyłączone Wyświetlanie reakcji na podpory Brak sił podporowych
