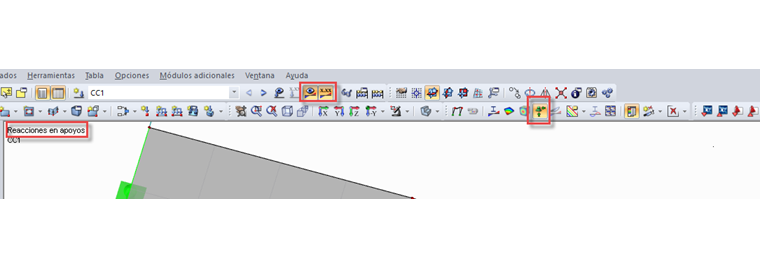

- Compruebe si se calculan los resultados del caso de carga seleccionado y las reacciones en los apoyos están activadas (ver Figura 01).

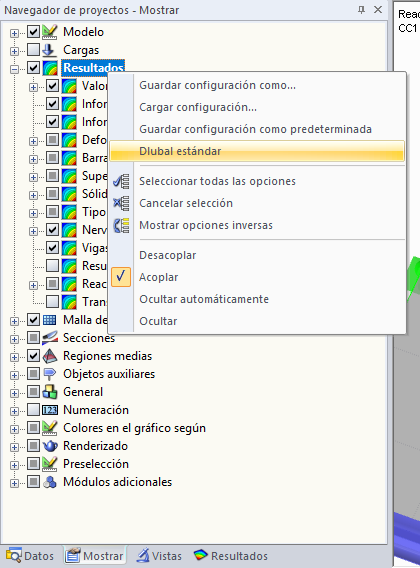

- Si no funcionó, es probable que la configuración en el navegador Mostrar sea la causa del problema. En este caso, se recomienda restablecer la configuración en el navegador Mostrar a la configuración predeterminada abriendo el navegador Mostrar. Luego, haga clic con el botón secundario en la entrada del navegador y abra el menú contextual que se muestra en el gráfico siguiente. En el menú contextual, puede seleccionar la entrada "Dlubal predeterminado". De este modo, los ajustes se restablecen al valor predeterminado y la visualización de los esfuerzos en los apoyos debería funcionar de nuevo.
Pregunta
Me gustaría mostrar gráficamente las cargas de apoyo en mi pantalla. Desafortunadamente, por alguna razón ya no funciona más.
Puede usar la opción "Malla independiente preferida" en la configuración de la malla de EF para crear una malla de EF para objetos integrados que sea independiente entre sí. Esto le permite generar una malla de EF significativamente más detallada y precisa para objetos individuales que están integrados entre sí.
Im Dialog "Querschnitt bearbeiten" können Sie sich die Knickfiguren der Finite-Streifen-Methode (FSM) as 3D-Grafik ausgeben lassen.
En RFEM 6 y RSTAB 9, tiene la opción de introducir "Objetos visuales" como objetos auxiliares. Puede importar los formatos de archivo 3ds, stl y obj.
Estos objetos le permiten crear una mejor referencia de las dimensiones.
¿Tiene secciones de pilares individuales o geometrías de muros angulares y necesita un cálculo de la resistencia a punzonamiento para ellos?
No hay ningún problema. En RFEM 6, puede realizar el cálculo de la resistencia a punzonamiento no solo para secciones rectangulares y circulares, sino también para cualquier forma de sección.
