O motivo da mensagem de erro são as diferentes alturas das lajes de piso.

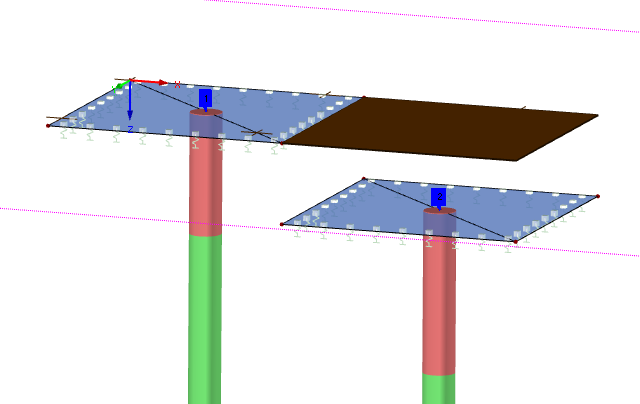

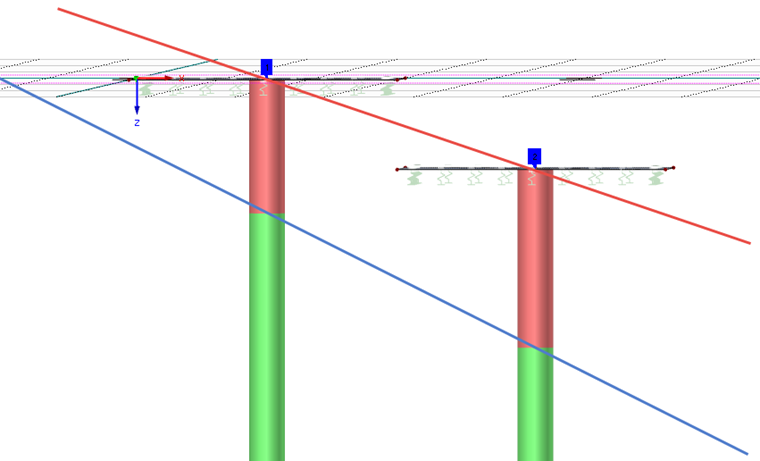

A Figura 01 mostra que o programa cria vários níveis entre as amostras de solo individuais. Devido às diferentes alturas das lajes de piso, algumas superfícies ficariam teoricamente suspensas no ar (assim, é apresentada uma mensagem de erro).

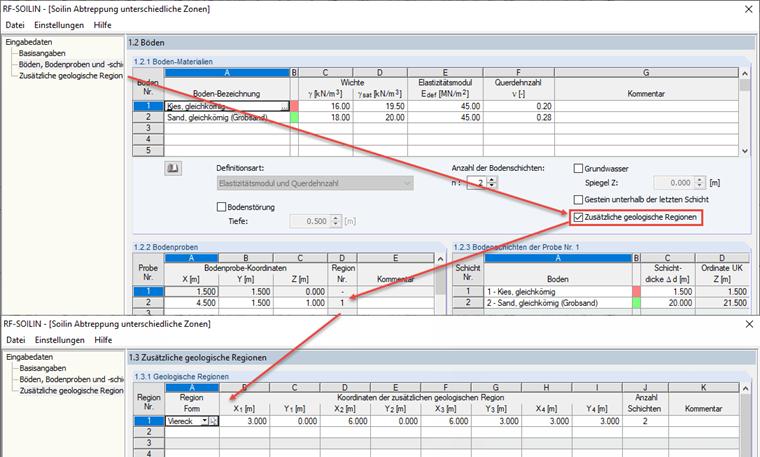

Existe uma função no RF-SOILIN que pode descrever regiões geológicas adicionais (ver Figura 02 e Figura 03).
