Il motivo del messaggio di errore è la diversa altezza dei solai.

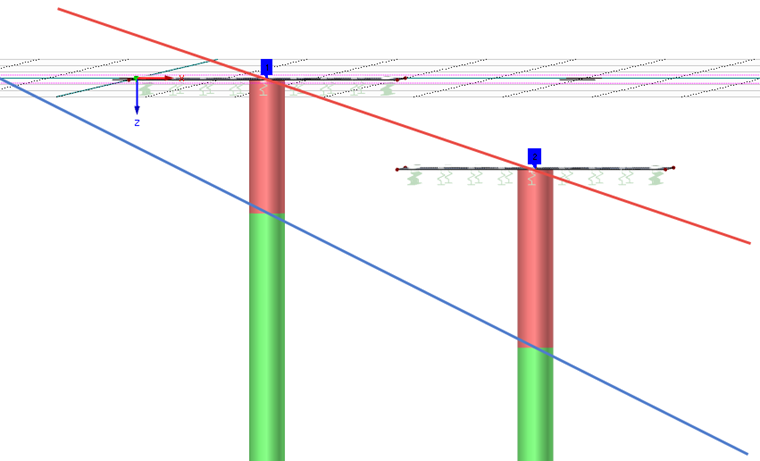

L'immagine 01 mostra che il programma crea diversi livelli da uno strato di terreno allo strato di terreno tra i singoli campioni di terreno. A causa delle diverse altezze dei solai, alcune superfici rimarrebbero teoricamente sospese nell'aria (quindi viene visualizzato il messaggio di errore).

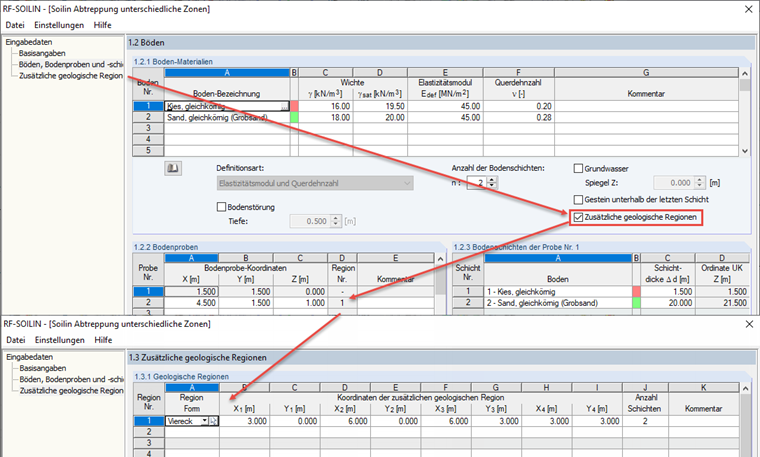

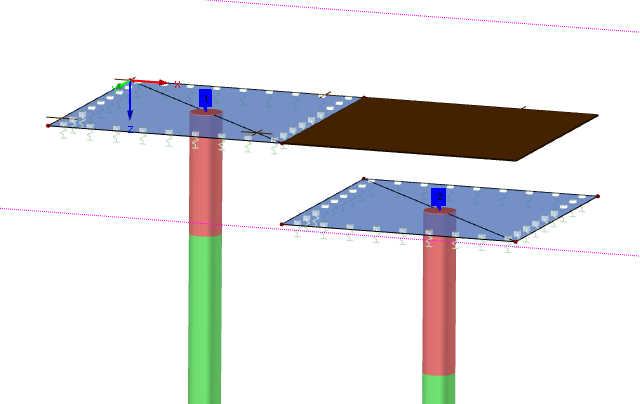

C'è una funzione in RF‑SOILIN che può descrivere ulteriori regioni geologiche (vedere l'immagine 02 e l'immagine 03).
