Důvodem pro toto chybové hlášení jsou různé výšky stropních desek.

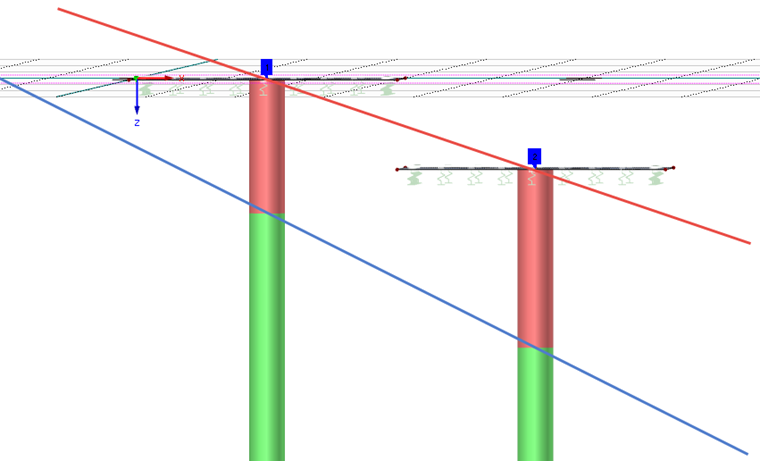

Obrázek 01 ukazuje, že mezi jednotlivými vzorky zeminy se v programu vytváří několik úrovní od půdní vrstvy až po půdní vrstvu. Vzhledem k rozdílným výškám stropních desek by se některé plochy teoreticky zavěšily ve vzduchu (zobrazí se tak chybové hlášení).

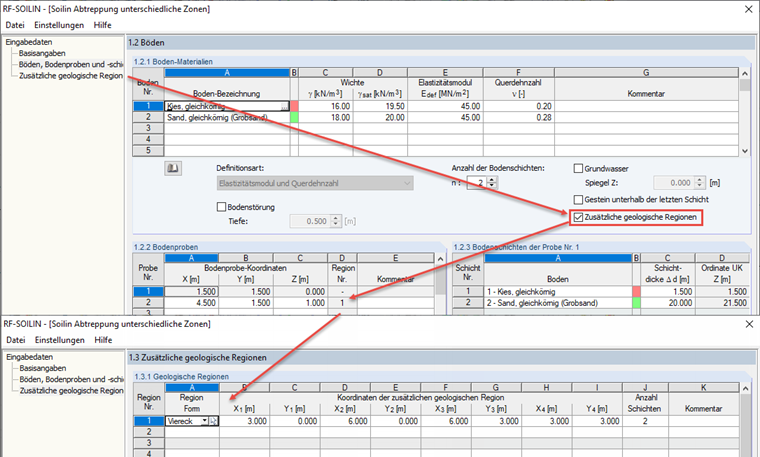

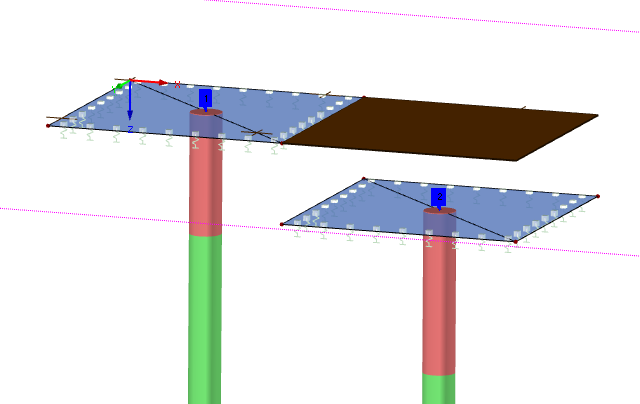

V přídavném modulu RF -SOILIN je k dispozici funkce, která umožňuje popsat další geologické oblasti (viz Obrázek 02 a Obrázek 03).
Pomocí volby "Nezávislá síť preferována" v nastavení sítě KP můžete vytvořit síť konečných prvků pro integrované objekty, které jsou na sobě nezávislé. To umožňuje vytvořit výrazně podrobnější a přesnější síť konečných prvků pro jednotlivé objekty, které jsou vzájemně integrovány.
V dialogu „Upravit průřez“ si můžete nechat zobrazit tvary vybočení stanovené metodou konečných pásů (FSM) jako 3D znázornění.
V programech RFEM 6 a RSTAB 9 máte možnost vkládat "Vizuální objekty" jako pomocné objekty. Můžete přitom importovat soubory ve formátech 3ds, stl a obj.
Tyto objekty umožňují lépe pochopit a představit si rozměry konstrukce.
Máte individuální průřezy sloupů nebo složitější geometrie stěn a potřebujete provést posouzení na protlačení?
Žádný problém. V programu RFEM 6 můžete posoudit na protlačení jakékoli tvary průřezů, nejen obdélníkové a kruhové průřezy.
