El motivo del mensaje de error son las diferentes alturas de las losas del forjado.

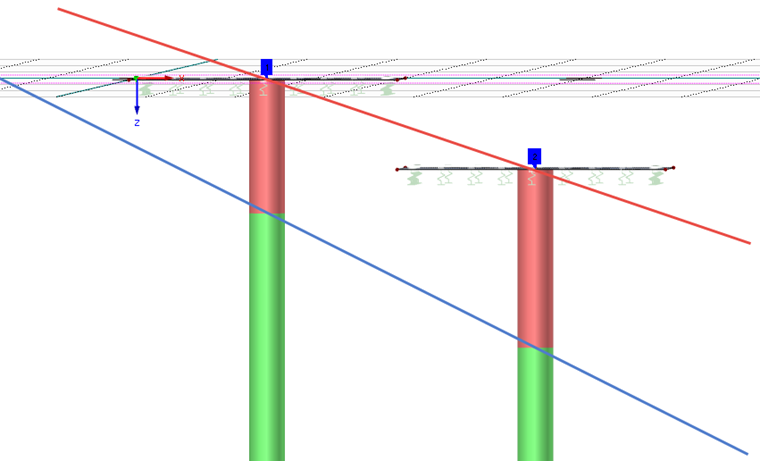

La figura 1 muestra que el programa tiene varios niveles de capas de suelo entre las muestras de suelo individuales. Debido a las diferentes alturas de los paneles del piso, algunas superficies teóricamente estarían colgando en el aire (de ahí el mensaje de error).

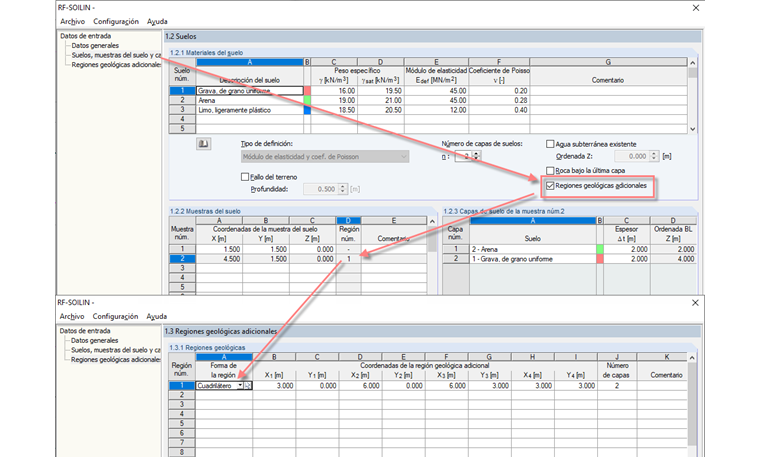

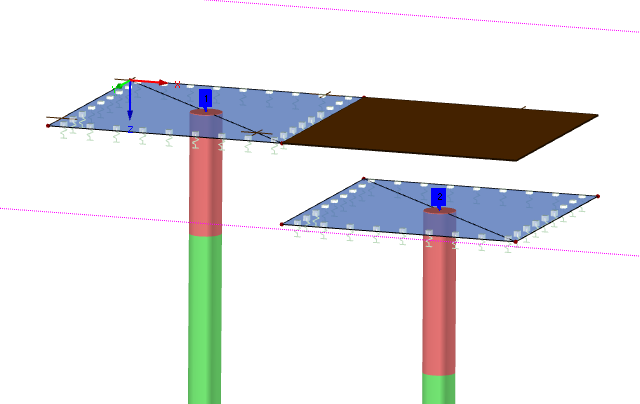

Hay una función en RF-SOILIN que puede describir regiones geológicas adicionales (ver figura 02 y figura 03).
