Pergunta

Existe a possibilidade de verificar graficamente as larguras efetivas selecionadas ao introduzir nervuras no RFEM?

Resposta:

Existem várias formas de verificar graficamente as larguras efetivas das nervuras.

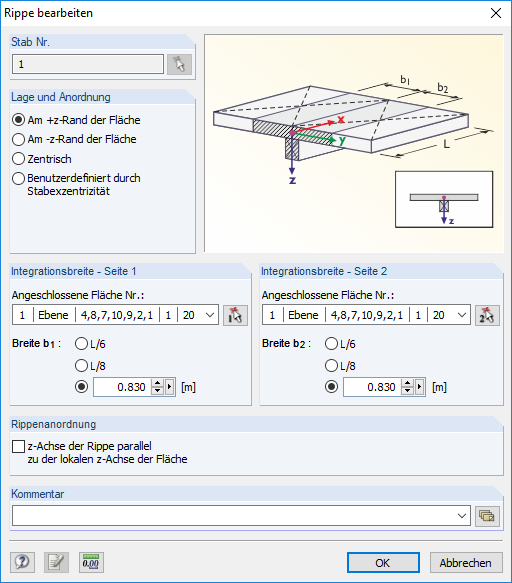

Entre outras coisas, isso pode ser feito diretamente ao introduzir uma nervura no RFEM, ver Figura 01.

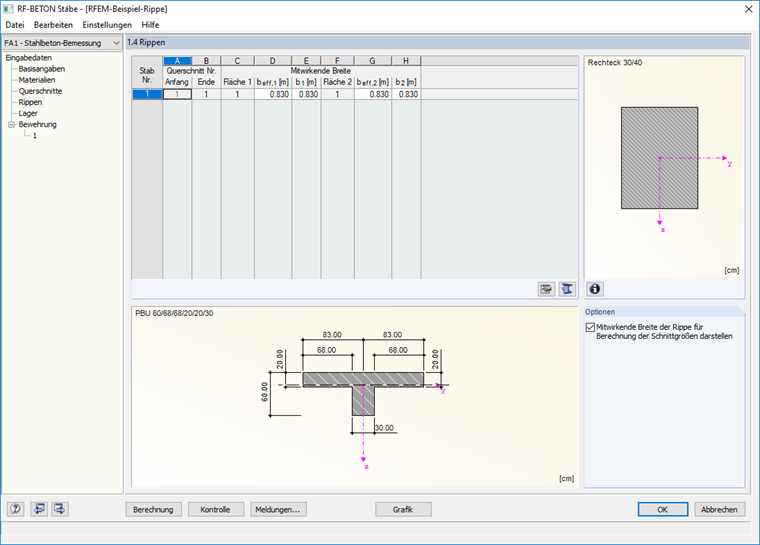

No módulo adicional RF-CONCRETE Members, o gráfico da secção é apresentado por baixo da tabela 1.4 Nervuras. O gráfico mostra a secção equivalente utilizada para o dimensionamento, ver Figura 02.

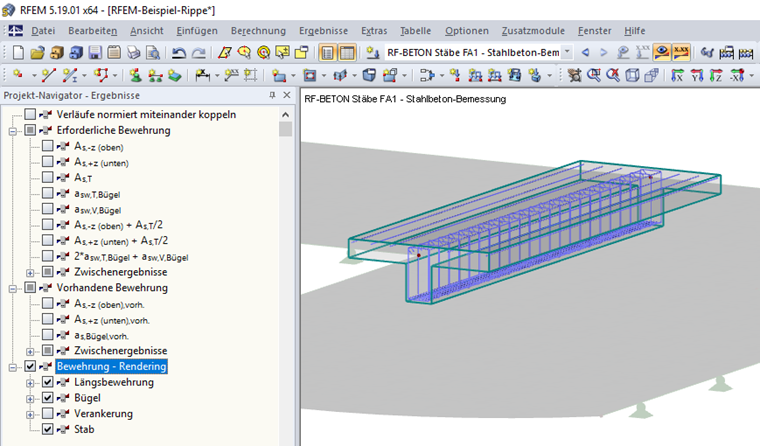

A opção Armadura - Representação no Navegador de projetos - Resultados permite apresentar a barra, as barras de aço e os estribos na janela de trabalho do RFEM, ver Figura 03.

Apresentar nervura no RFEM

Mostrar nervura no RF-CONCRETE Members

Exibindo na armadura - renderização
