Besteht die Möglichkeit bei der Eingabe von Rippen in RFEM die gewählten mitwirkenden Breiten grafisch zu kontrollieren?

Antwort

Es gibt mehrere Möglichkeiten die mitwirkenden Breiten der Rippen grafisch zu kontrollieren.

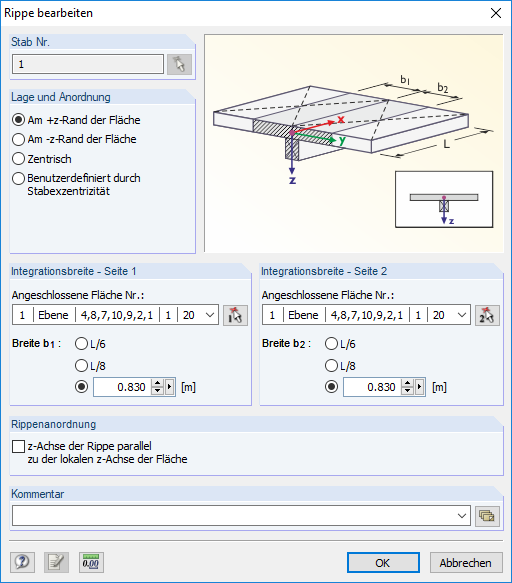

Unter anderem direkt bei der Eingabe der Rippe in RFEM, siehe Bild 1.

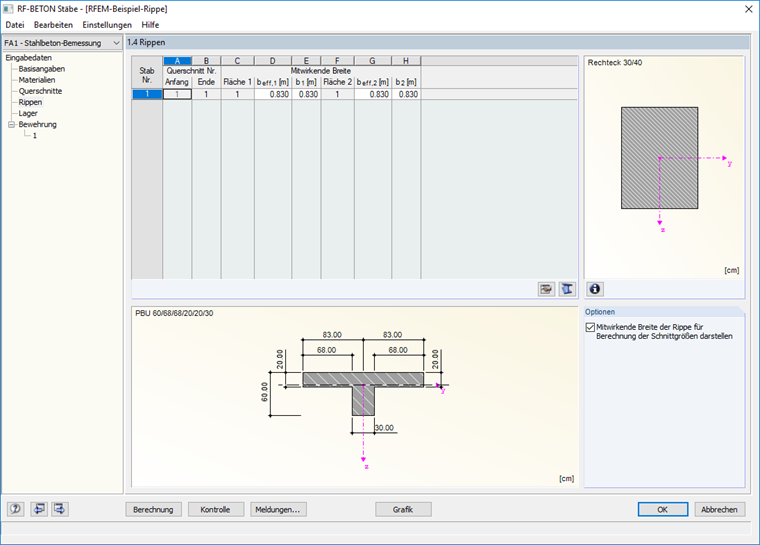

In dem Modul RF-BETON Stäbe wird die Querschnittsgrafik unterhalb der Tabelle 1.4 Rippen dargestellt. Die Grafik zeigt den Ersatzquerschnitt an, der zur Bemessung verwendet wird, siehe Bild 2.

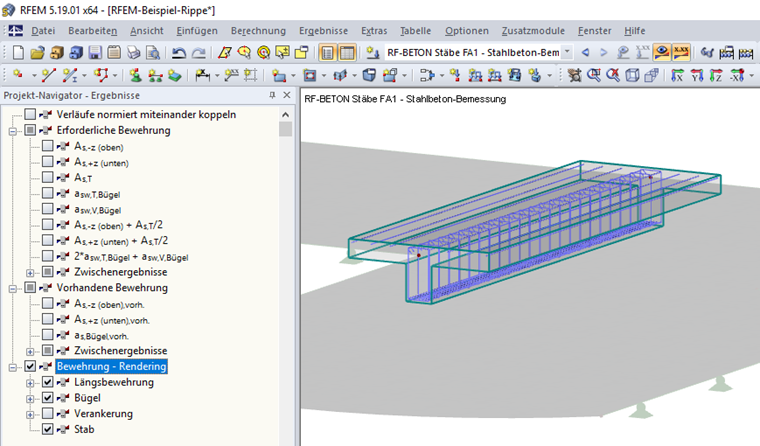

Die Option Bewehrung - Rendering im Projekt-Navigator - Ergebnisse ermöglicht es, den Stab, die Bewehrungsstäbe und die Bügel im RFEM-Arbeitsfenster darzustellen, siehe Bild 3.

Schlüsselwörter

Rippe mitwirkende Breite Rendering
