回复:

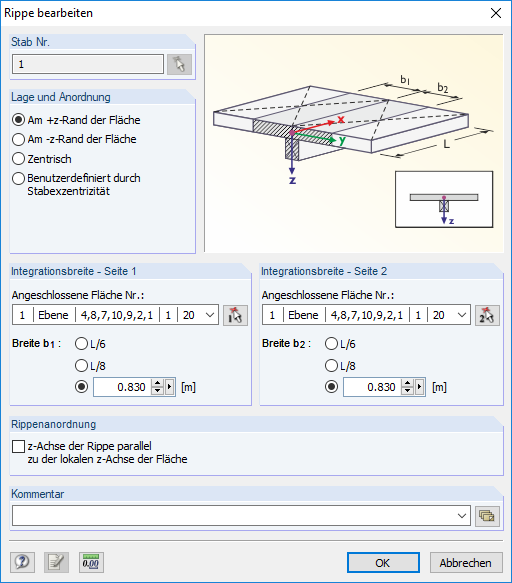

有几种方法可以图形方式检查肋的有效宽度。此外，还可以在 RFEM 中直接输入肋骨进行设置，见图 01。

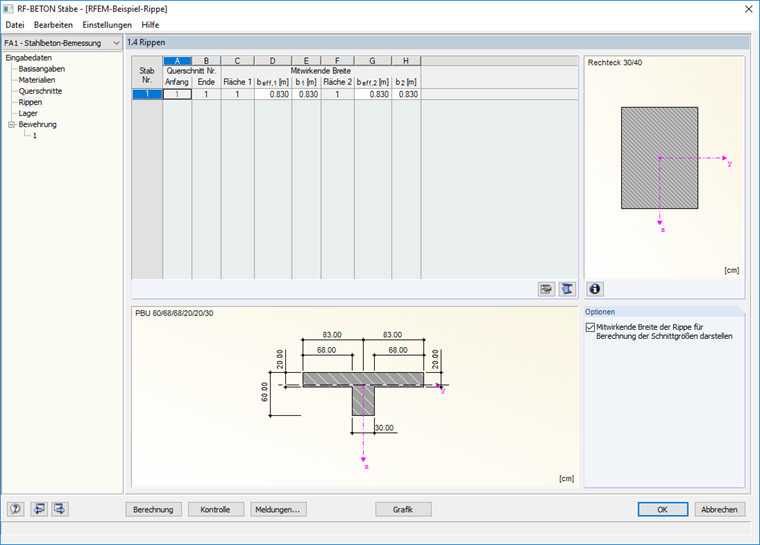

在附加模块 RF‑CONCRETE Members 中，截面图显示在表 1.4 肋下方。 该图形显示了用于设计的等效截面，见图 02。

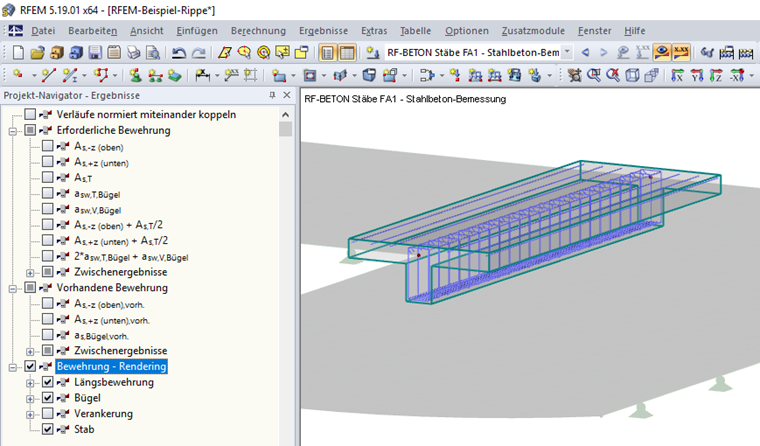

项目导航器 - 结果中的钢筋 - 渲染选项允许您在 RFEM 工作窗口中显示杆件、钢筋和箍筋，见图 03。
