Nuevo

FAQ 003033 ES

17. octubre 2019

Sandy Matula Modelado | Estructura RFEM RF-CONCRETE

¿Existe la posibilidad de comprobar gráficamente las anchuras eficaces cuando se introducen nervios en RFEM?

Respuesta

Hay varias maneras de comprobar gráficamente la anchura eficaz de los nervios.

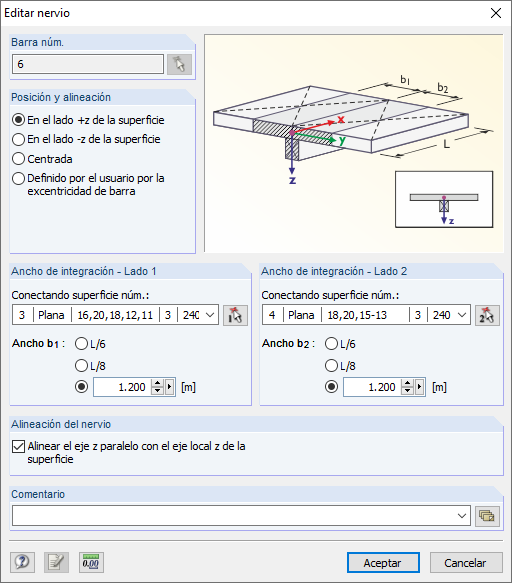

Entre otras cosas, se puede hacer directamente al introducir el nervio en RFEM, ver figura 01.

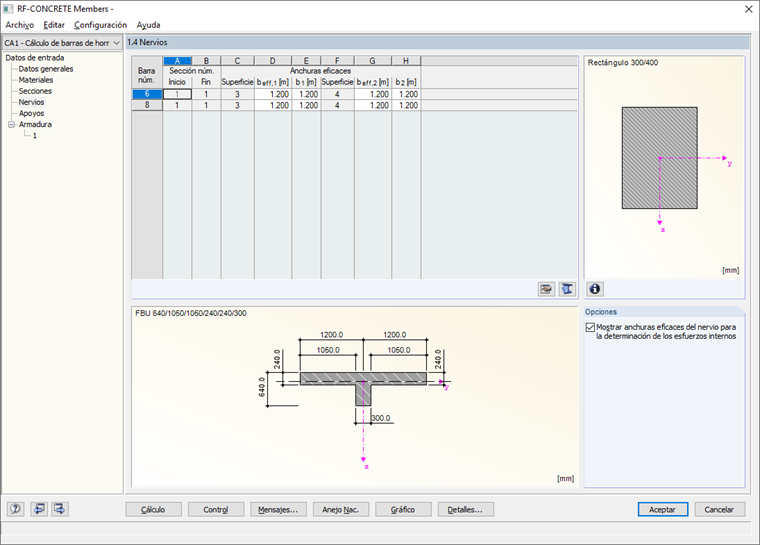

En el módulo adicional RF-CONCRETE Members, el gráfico de la sección se muestra bajo los nervios de la tabla 1.4. El gráfico muestra la sección equivalente que se ha usado para el cálculo, ver figura 02.

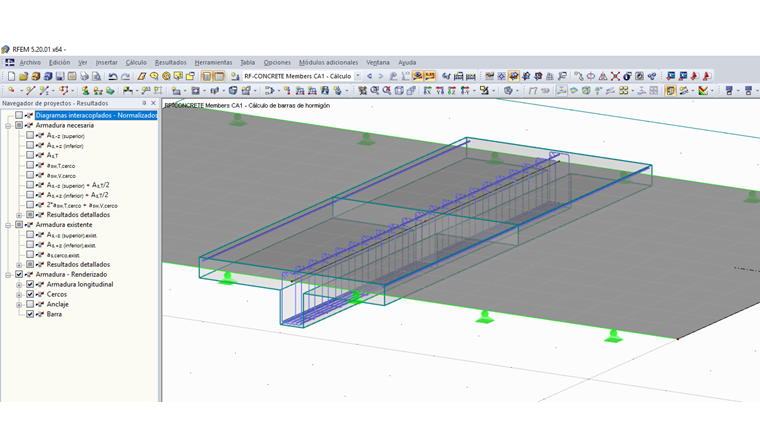

La opción "Armadura - Renderizado" en la opción resultados del navegador de proyectos permite visualizar la barra, las barras de la armadura y los estribos en la ventana de trabajo de RFEM, ver figura 03.

Palabras clave

Nervio Anchura eficaz Renderizado
