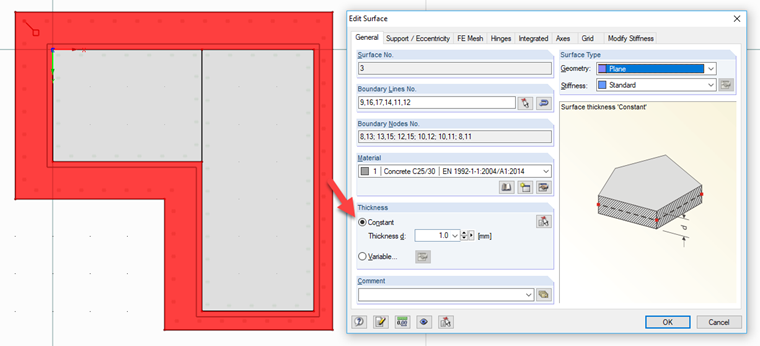

Especialmente nas áreas de borda das placas, é comum os resultados oscilarem. Neste caso, o resultado pode ser melhorado através da modelação de uma sobreposição de fundação com uma espessura insignificante em torno da superfície. A mesma fundação é atribuída a esta placa principal. A sobreposição da fundação mostra a área da borda da placa com mais precisão e o comportamento de convergência é frequentemente melhor.
Comportamento de convergência do SOILIN
Atualmente, tenho o problema de o cálculo no RF-SOILIN demorar muito tempo e não convergir. O que devo fazer?
Especialmente nas áreas de borda das placas, é comum os resultados oscilarem. Neste caso, o resultado pode ser melhorado através da modelação de uma sobreposição de fundação com uma espessura insignificante em torno da superfície. A mesma fundação é atribuída a esta placa principal. A sobreposição da fundação mostra a área da borda da placa com mais precisão e o comportamento de convergência é frequentemente melhor.
O Eng. Baumgärtel presta apoio técnico a clientes da Dlubal Software.
Pode utilizar a opção "Malha independente preferível" nas configurações da malha de EF para criar uma malha de EF independente entre si para os objetos integrados. Isto permite gerar uma malha de EF significativamente mais detalhada e precisa para objetos individuais que são integrados entre si.
No diálogo "Definir tipo de carga" pode ver a Figura 01 do método de reforço finito (FSM) no gráfico 3D.
No RFEM 6 e no RSTAB 9, tem a opção de inserir "Objetos visuais" como objetos auxiliares. Pode importar os formatos de ficheiro 3ds, stl e obj.
Estes objetos permitem criar uma melhor referência às dimensões.
Tem secções individuais dos pilares e geometrias de paredes angulares e necessita de uma verificação ao punçoamento para as mesmas?
Não tem qualquer problema. No RFEM 6, é possível realizar verificações ao punçoamento não apenas para secções retangulares e circulares, mas também para qualquer forma de secção.
