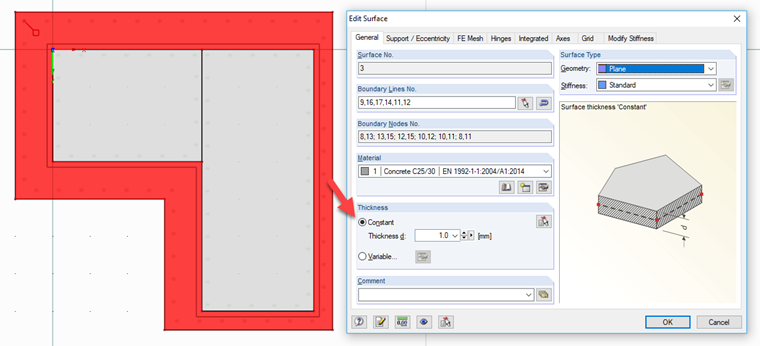

Les résultats oscillent fréquemment, notamment dans les zones de contour des dalles. La meilleure méthode pour optimiser les résultats consiste à modéliser un dépassement de fondation d'épaisseur négligeable autour de la surface. La même fondation que celle de la dalle principale est assignée à celui-ci. Ce dépassement des fondations permet d'afficher plus précisément la zone de contour de la dalle et le comportement en convergence est souvent meilleur.
Comportement de convergence de SOILIN
Le calcul dans RF-SOILIN est extrêmement long et ne converge pas. Que faire dans ce cas précis ?
Les résultats oscillent fréquemment, notamment dans les zones de contour des dalles. La meilleure méthode pour optimiser les résultats consiste à modéliser un dépassement de fondation d'épaisseur négligeable autour de la surface. La même fondation que celle de la dalle principale est assignée à celui-ci. Ce dépassement des fondations permet d'afficher plus précisément la zone de contour de la dalle et le comportement en convergence est souvent meilleur.
M. Baumgärtel fournit un support technique aux clients de Dlubal Software.
