Comportamento di convergenza di SOILIN
Attualmente, ho il problema che il calcolo in RF‑SOILIN richiede molto tempo e non converge. Cosa dovrei fare?

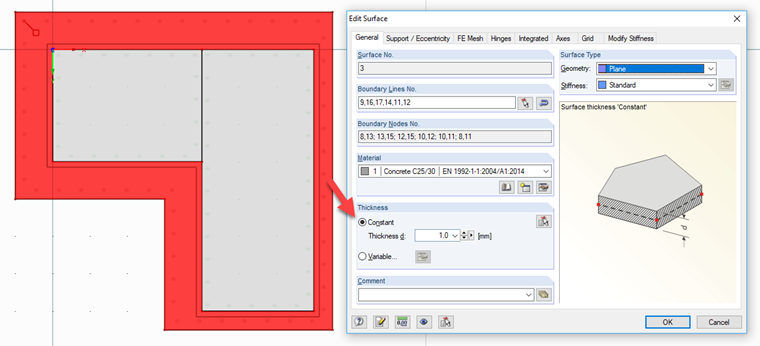

Soprattutto nelle aree dei bordi delle piastre, è normale che i risultati oscillino. In questo caso, il risultato può essere migliorato modellando una sovrapposizione di fondazione con spessore trascurabile attorno alla superficie. La stessa fondazione è assegnata a questa piastra principale. La sovrapposizione della fondazione mostra l'area del bordo della piastra in modo più accurato e il comportamento di convergenza è spesso migliore.
