Konvergenzverhalten SOILIN
Ich habe derzeit leider das Problem, dass die Berechnung in RF-SOILIN extrem lange dauert und nicht konvergiert. Was ist zu tun?

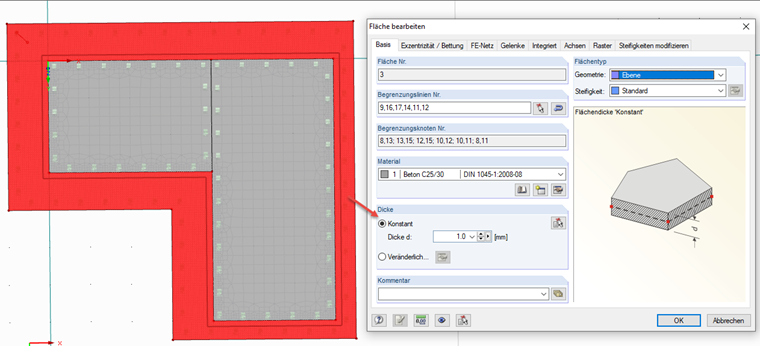

Gerade in den Randbereichen von Platten ist es häufig so, dass die Ergebnisse oszillieren. Man kann in diesem Fall das Ergebnis meist verbessern, indem man um die Fläche herum einen Bettungskragen mit vernachlässigbarer Dicke erweitert modelliert. Diesem wird die gleiche Bettung wie der Hauptplatte zugewiesen. Durch den Bettungskragen wird der Randbereich der Platte genauer abgebildet und das Konvergenzverhalten ist oft besser.
Herr Baumgärtel betreut die Dlubal-Anwender im Kundensupport.
