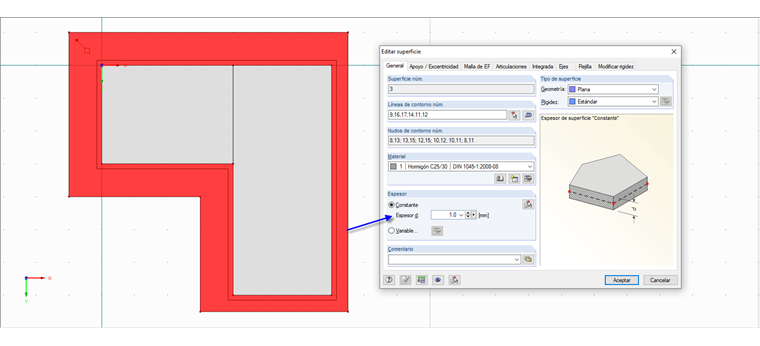

Especialmente en las áreas de los bordes de las placas, es común que los resultados oscilen. En este caso, el resultado se puede mejorar modelando un solapamiento de cimentación con un espesor insignificante alrededor de la superficie. Se asigna la misma cimentación que la placa principal. La superposición de las cimentaciones muestra el borde del área de la chapa de forma más exacta y el comportamiento de convergencia suele ser mejor.
Comportamiento de convergencia de SOILIN
Actualmente, tengo el problema de que el cálculo en RF-SOILIN lleva mucho tiempo y no converge. Si es así, ¿cómo debo continuar?
Especialmente en las áreas de los bordes de las placas, es común que los resultados oscilen. En este caso, el resultado se puede mejorar modelando un solapamiento de cimentación con un espesor insignificante alrededor de la superficie. Se asigna la misma cimentación que la placa principal. La superposición de las cimentaciones muestra el borde del área de la chapa de forma más exacta y el comportamiento de convergencia suele ser mejor.
El Sr. Baumgärtel proporciona soporte técnico para los clientes de Dlubal Software.
Puede usar la opción "Malla independiente preferida" en la configuración de la malla de EF para crear una malla de EF para objetos integrados que sea independiente entre sí. Esto le permite generar una malla de EF significativamente más detallada y precisa para objetos individuales que están integrados entre sí.
Im Dialog "Querschnitt bearbeiten" können Sie sich die Knickfiguren der Finite-Streifen-Methode (FSM) as 3D-Grafik ausgeben lassen.
En RFEM 6 y RSTAB 9, tiene la opción de introducir "Objetos visuales" como objetos auxiliares. Puede importar los formatos de archivo 3ds, stl y obj.
Estos objetos le permiten crear una mejor referencia de las dimensiones.
¿Tiene secciones de pilares individuales o geometrías de muros angulares y necesita un cálculo de la resistencia a punzonamiento para ellos?
No hay ningún problema. En RFEM 6, puede realizar el cálculo de la resistencia a punzonamiento no solo para secciones rectangulares y circulares, sino también para cualquier forma de sección.
