Resposta:
A consideração de elementos curvos depende do refinamento da malha de EF.
As bordas externas de um elemento EF são sempre retas.

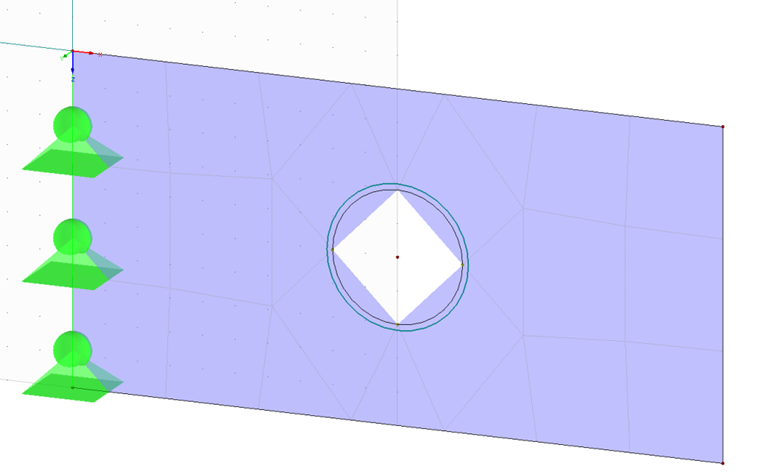

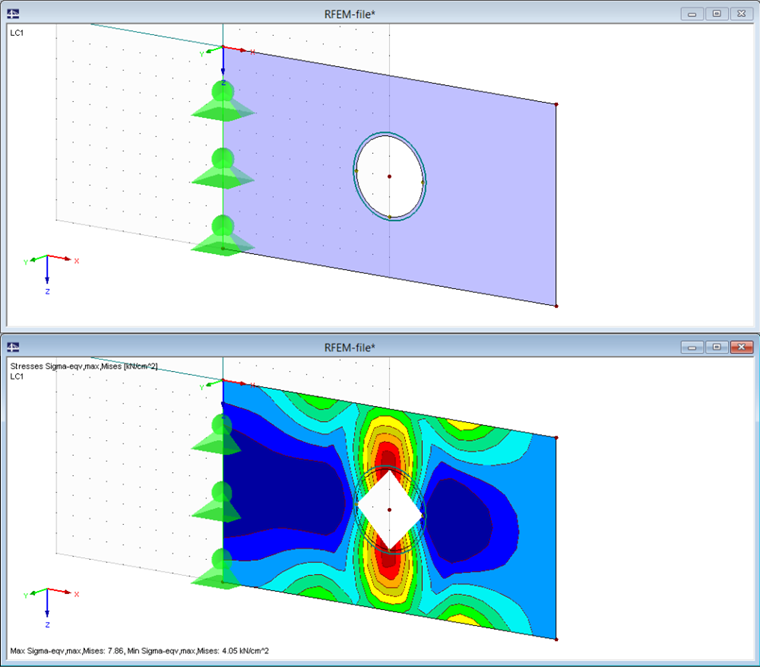

Se selecionar uma malha de EF demasiado grossa, o resultado é uma visualização muito imprecisa dos elementos curvos com as linhas retas.

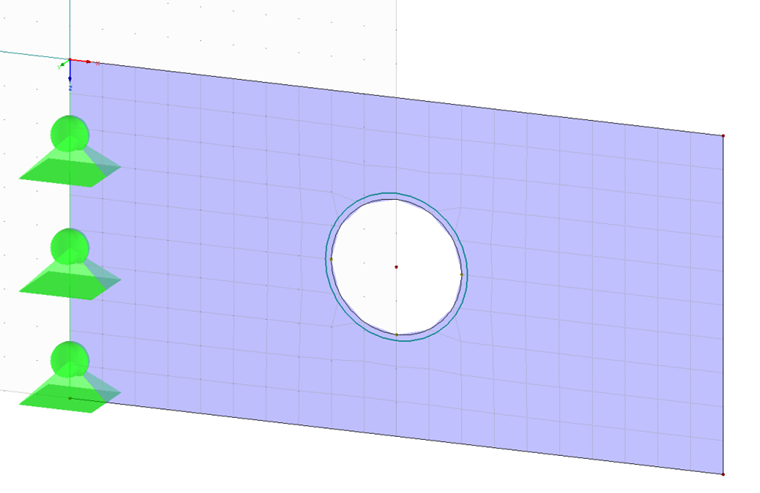

Se a configuração global do comprimento desejado dos elementos finitos for especificada com precisão em "Cálculo" → "Configuração da malha de EF", também pode especificar um refinamento da malha de EF local nos nós, nas linhas ou nas superfícies.
