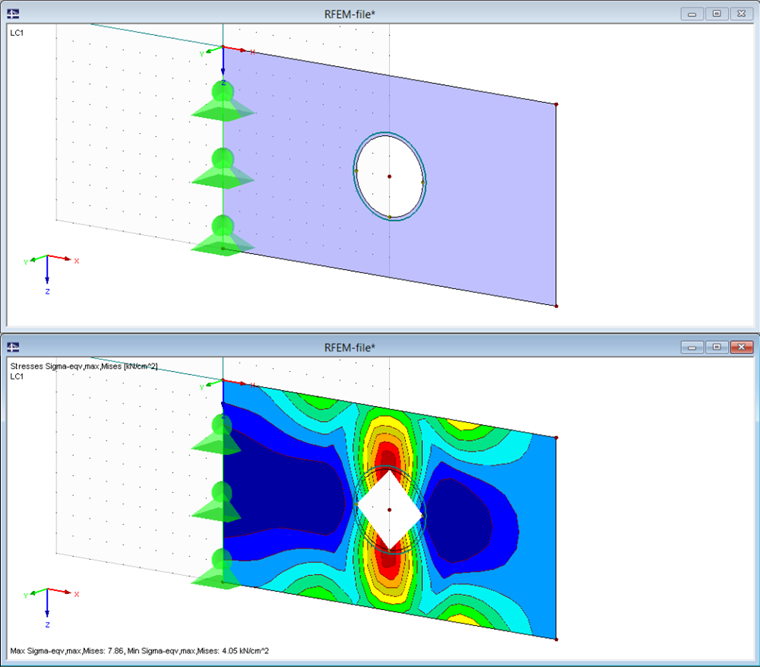

Po výpočtu se modelovaný kruhový otvor objeví jako čtyřúhelník.
Jak mohu tento problém vyřešit?

Odpověď

Zohlednění zakřivených prvků závisí na jemnosti sítě konečných prvků.
Konečný prvek má vždy rovné vnější hrany.

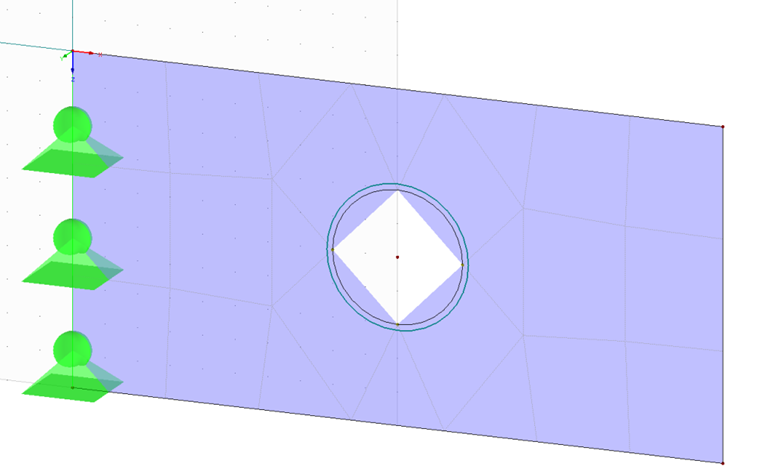

Pokud je síť konečných prvků příliš hrubá, je výsledkem velmi nepřesné zobrazení zakřivených prvků s rovnými liniemi.

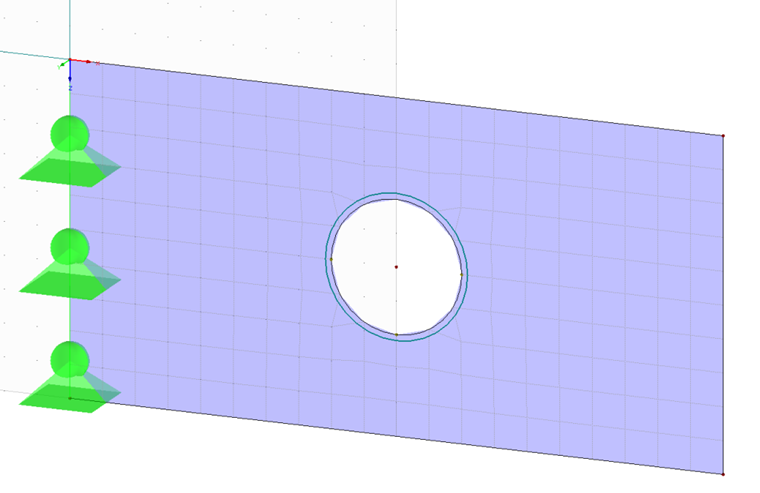

Pokud v dialogu "Výpočet" → "Nastavení sítě KP" zadáme dostatečně přesně globální nastavení cílové délky konečných prvků, můžeme na uzlech, liniích nebo plochách také provést lokální zahuštění sítě konečných prvků.

Klíčová slova

Síť KP Kruh Obloukovitý Kruhový
