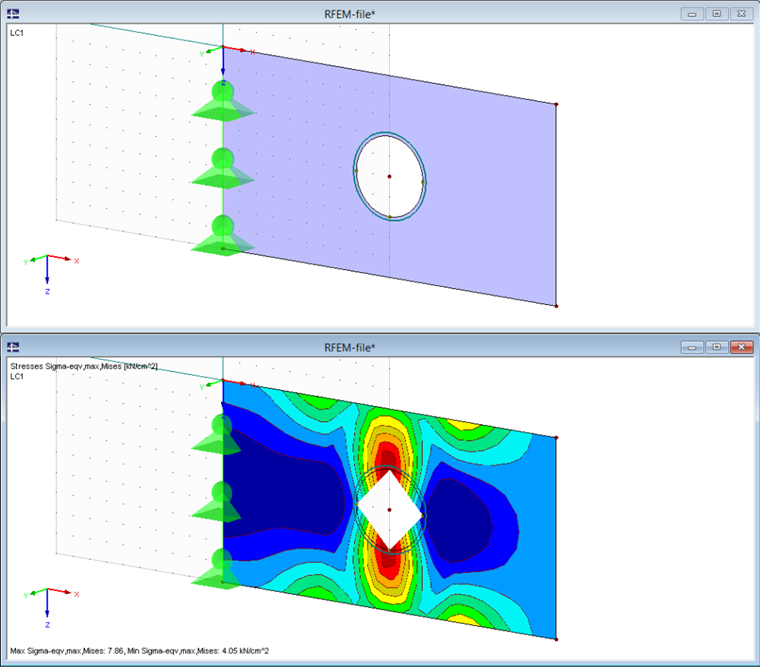

Po obliczeniach otwór modelowany kołowo jest wyświetlany w postaci prostokąta.
Jak mogę rozwiązać ten problem?

Odpowiedź

Uwzględnienie elementów zakrzywionych zależy od stopnia rozdrobnienia siatki ES.
Element ES zawsze ma proste zewnętrzne krawędzie.

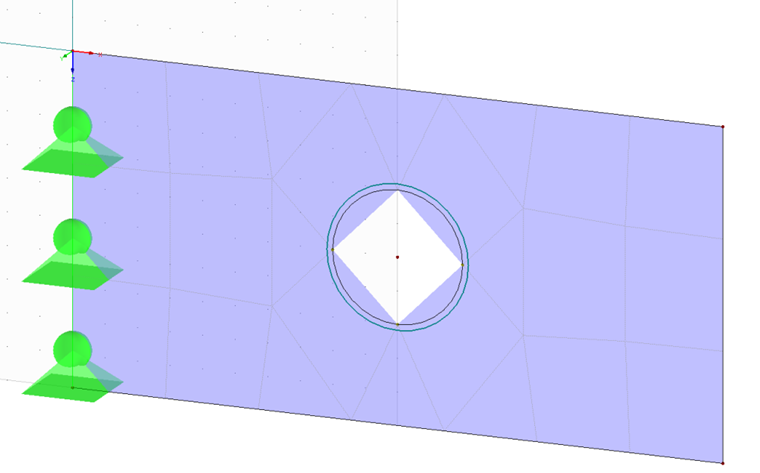

W przypadku wybrania zbyt szorstkiej siatki ES powstanie bardzo niedokładne odwzorowanie zakrzywionych elementów za pomocą linii prostych.

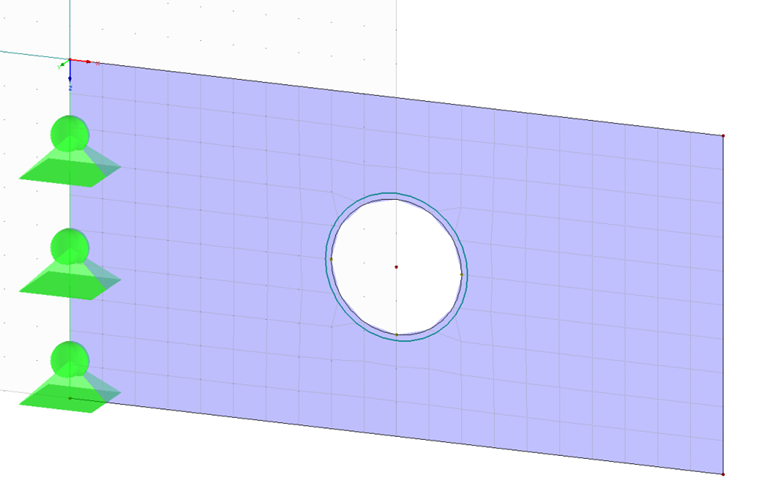

Jeżeli globalne ustawienie docelowej długości elementów skończonych jest podane z wystarczającą dokładnością w "Obliczenia" → "Ustawienia siatki ES", można również zdefiniować lokalne zagęszczenie siatki ES w węzłach, liniach lub powierzchniach.

Słowa kluczowe

Siatka ES Okrąg Łukowy Okrągłe
