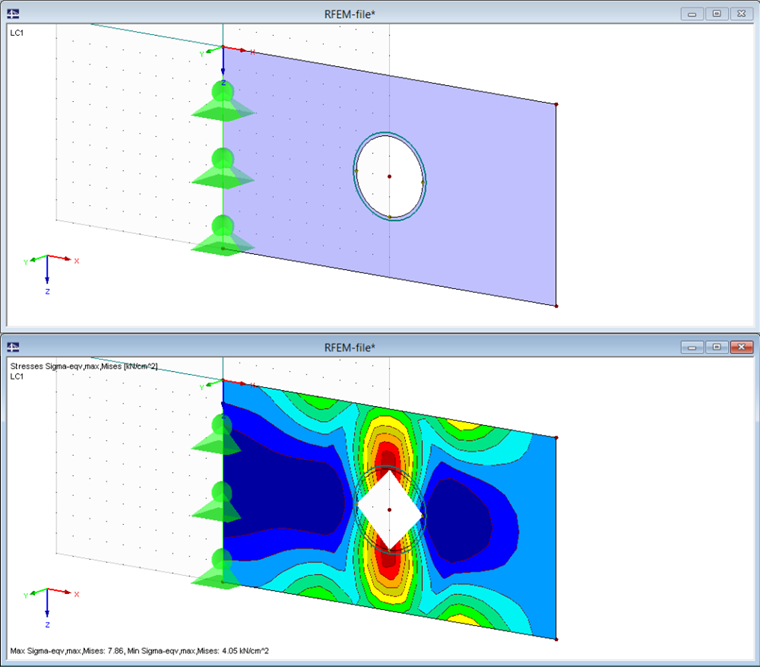

Nach der Berechnung erscheint eine kreisrund modellierte Öffnung als Viereck. Wie kann ich dieses Problem beheben?

Q: Nach der Berechnung erscheint eine kreisrund modellierte Öffnung als Viereck. Wie kann ich dieses Problem beheben?

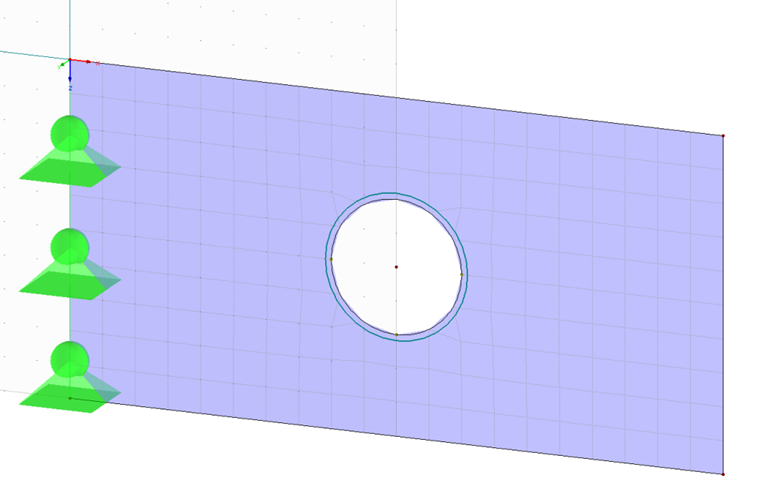

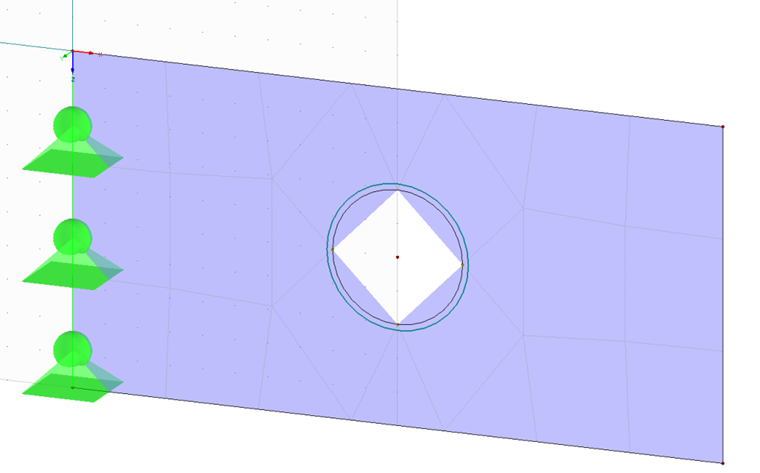

Die Berücksichtigung von gekrümmten Elementen ist von der Feinheit des FE-Netzes abhängig.Ein FE-Element hat immer gerade Außenkanten.Wurde das FE-Netz zu grob gewählt, so resultiert daraus eine sehr ungenaue Abbildung der gekrümmten Elementen mit geraden Linien.Sofern die globale Einstellung der angestrebten Länge der Finiten Elemente unter "Berechnung" → "FE-Netzeinstellungen" ausreichend genau vorgegeben sind, kann auch eine lokale FE-Netzverdichtung an den Knoten, Linien oder Flächen vorgenommen werden.

Question

Nach der Berechnung erscheint eine kreisrund modellierte &#214;ffnung als Viereck. Wie kann ich dieses Problem beheben?

Accepted Answer

Die Ber&#252;cksichtigung von gekr&#252;mmten Elementen ist von der Feinheit des FE-Netzes abh&#228;ngig.Ein FE-Element hat immer gerade Au&#223;enkanten.Wurde das FE-Netz zu grob gew&#228;hlt, so resultiert daraus eine sehr ungenaue Abbildung der gekr&#252;mmten Elementen mit geraden Linien.Sofern die globale Einstellung der angestrebten L&#228;nge der Finiten Elemente unter "Berechnung" → "FE-Netzeinstellungen" ausreichend genau vorgegeben sind, kann auch eine lokale FE-Netzverdichtung an den Knoten, Linien oder Fl&#228;chen vorgenommen werden.
