回复:
弯曲单元的考虑取决于有限元网格的细化。有限元单元的外边缘始终是直的。

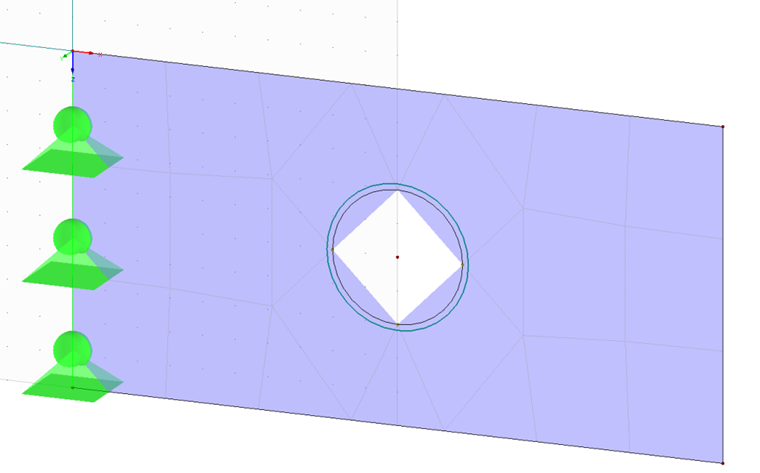

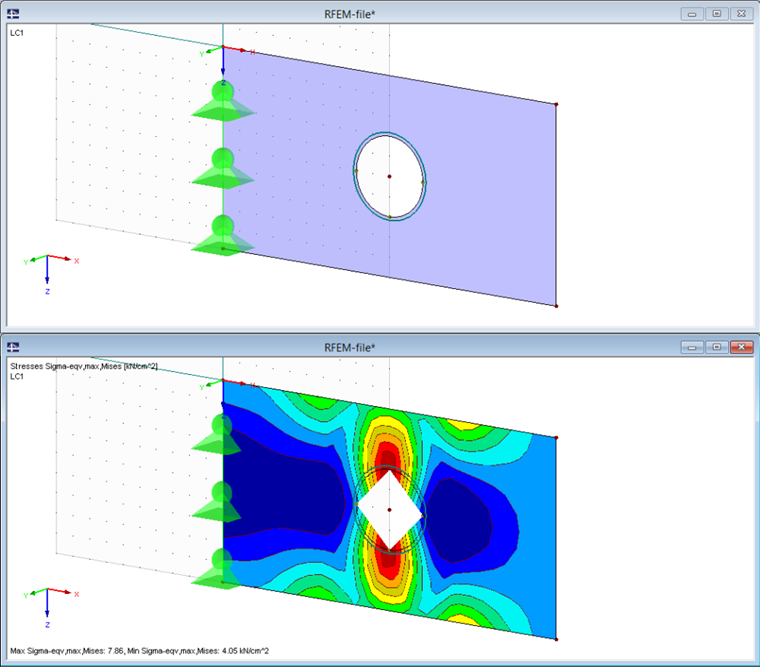

如果选择太粗糙的有限元网格,则会导致曲线单元与直线的显示非常不准确。

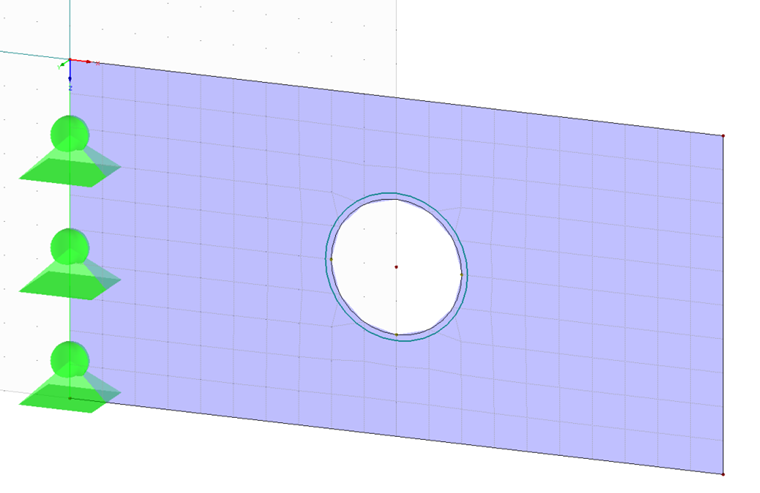

如果在“计算” → “有限元网格设置”中对有限元单元的目标长度进行了足够的全局设置,那么也可以对节点、线或面进行局部有限元网格细化。
常见问题和解答 (FAQ)
...
实体应力的结果可以在有限元中显示为彩色的三维点。
RFEM 中节点自由度数目不再是全局计算参数( 3D 模型中每个网格节点 6 个自由度,在翘曲扭转分析中为 7 个自由度)。 每个节点通常被认为有不同数量的自由度,从而在计算中导致方程的数目是可变的。
这种修改可以提高计算速度,特别是对于可以显著简化结构体系的模型(例如桁架和膜结构)。
在 RFEM 中的结果导航器和表 4.0 中可以显示杆件、面和实体的扩展应变(例如重要的主应变、等效总应变等)。
例如,在进行面单元连接的塑性设计时显示主要的塑性应变。
