Resposta:
Ao mostrar os valores de resultados "Valores nas superfícies", é possível distinguir dois resultados.
Os valores de resultados podem ser apresentados "Na grelha e nos pontos manualmente definidos" ou "Em pontos da malha de EF".

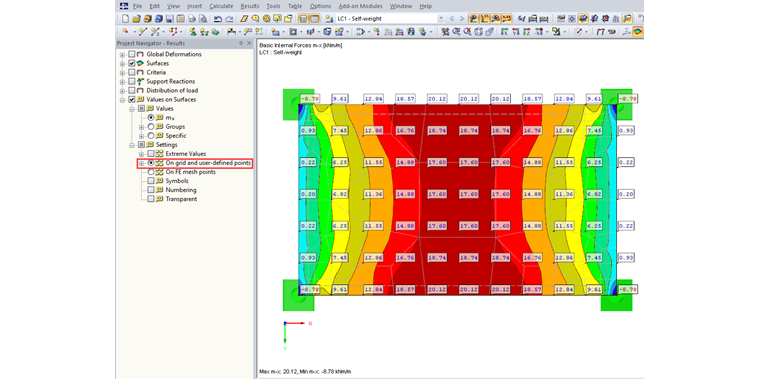

Ao mostrar "Na grelha e nos pontos manualmente definidos", os resultados são apresentados na distância dos pontos de grelha.

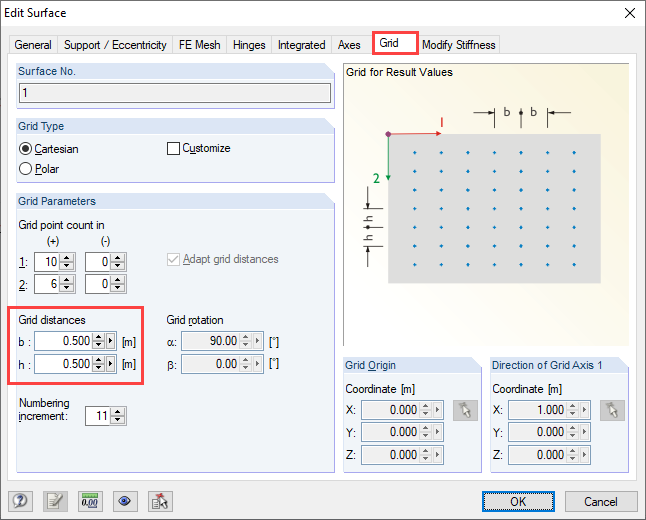

A distância dos pontos da grelha é uma propriedade da superfície e pode ser controlada na caixa de diálogo "Editar superfície".

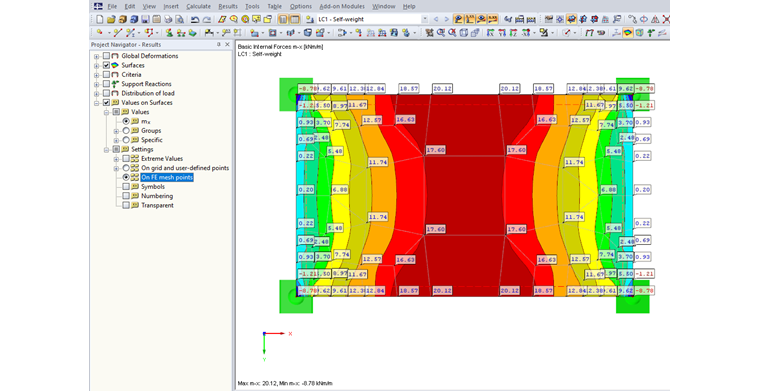

Alternativamente, os valores dos resultados também podem ser visualizados "Em pontos da malha EF".
O número de pontos da malha de EF depende do tamanho da malha de EF gerada.
A graduação de cor apresentada pode ser controlada através da opção "Distribuição de forças internas/tensões" no navegador Mostrar. Para mais informações, consulte a FAQ através da ligação abaixo.
