Paul Kieloch Ergebnisse RFEM Finite-Elemente-Berechnungen

Sind die Ergebniswerte in den FE-Elementen gemittelt oder Knotenwerte? Wo kann dies eingestellt werden?

Antwort

Bei der Darstellung der Ergebniswerte "Werte an Flächen" gibt zwei Unterscheidungen.

Die Ergebniswerte werden entweder an den "Raster- und manuell gesetzten Punkten" oder an den "FE-Netz-Punkten" dargestellt.

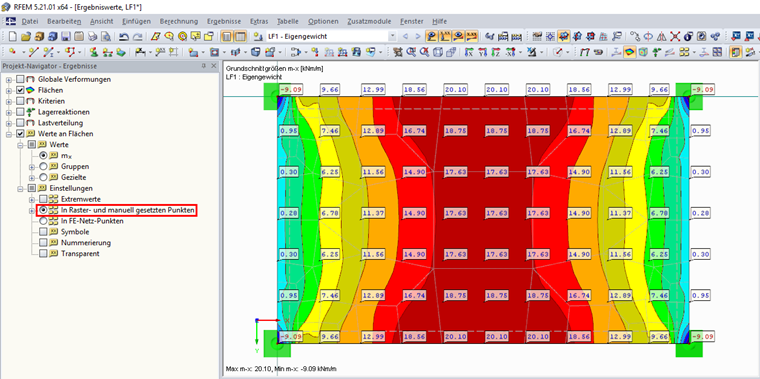

Bei der Darstellung der "In Raster- und manuell gesetzten Punkten" werden die Ergebnisse im Abstand der Rasterpunkte dargestellt.

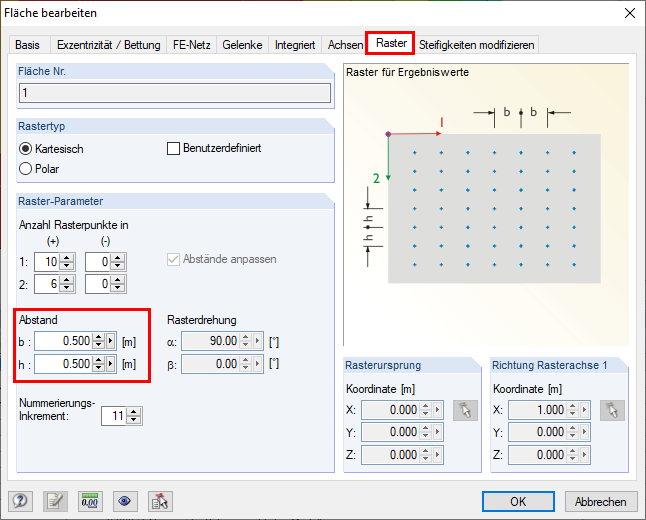

Der Abstand der Rasterpunkte ist eine Eigenschaft der Fläche und kann im Dialog "Fläche bearbeiten" gesteuert werden.

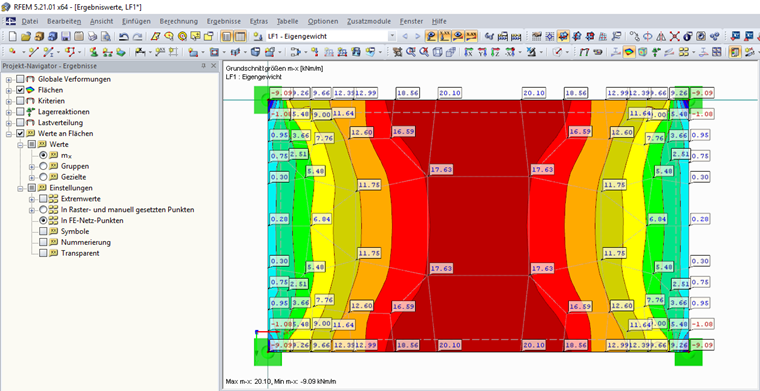

Alternativ dazu können die Ergebniswerte auch in "FE-Netz-Punkten" dargestellt werden.


Die Anzahl der FE-Netz-Punkte ist dann abhängig von der generierten FE-Netz-Größe.

Der dargestellte Farbverlauf kann über die Option "Verlauf der Schnittgrößen/Spannungen" im Zeigen-Navigator gesteuert werden. Siehe hierzu die FAQ über den Link unten.
