Czy wartości wyników w elementach ES są uśrednione, czy też odnoszą się do wartości węzłowych? Gdzie można to ustawić?

Odpowiedź

Podczas wyświetlania wartości wyników „Wartości na powierzchniach” występują dwa rozróżnienia.

Wartości wyników są wyświetlane jako „Na punktach rastra i punkty zdefiniowane przez użytkownika” lub „Na punktach siatki ES”.

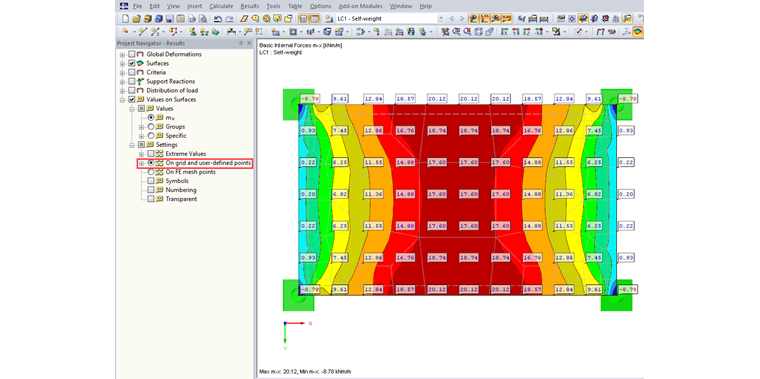

W przypadku wyświetlania ich „Na punktach rastra i punktach zdefiniowanych przez użytkownika" wyniki są wyświetlane w odległości od punktów rastra.

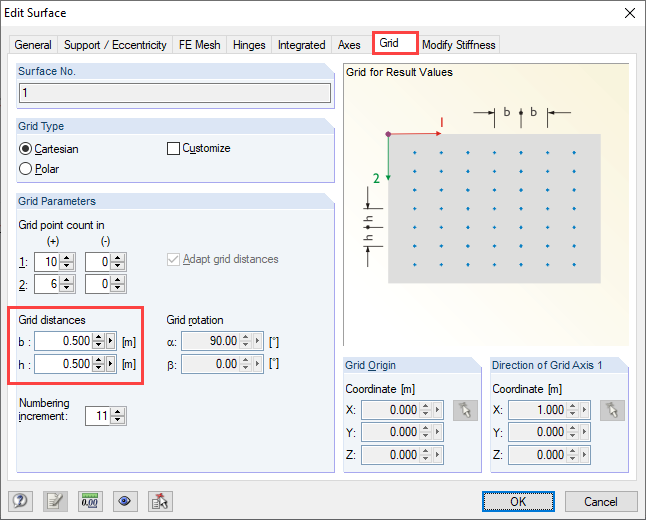

Odległość punktów rastra jest właściwością powierzchni i można ją zmieniać w oknie dialogowym "Edytować powierzchnię".

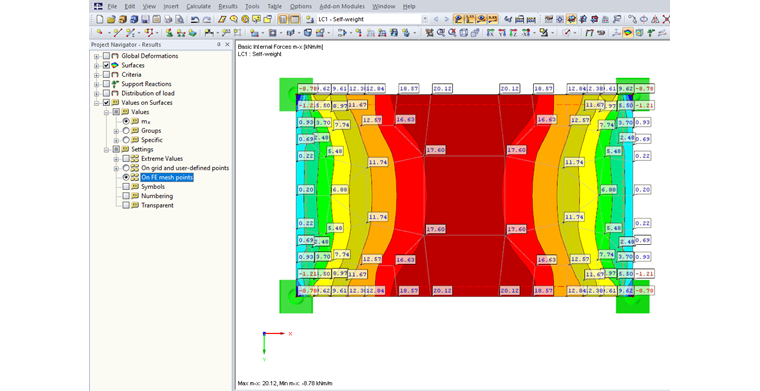

Alternatywnie można wyświetlić wartości wyników „W punktach siatki ES”.


Liczba punktów siatki ES zależy od wygenerowanego rozmiaru siatki ES.

Wyświetlanym gradientem kolorów można sterować, wybierając opcję „Rozkład sił/naprężeń wewnętrznych” w nawigatorze Wyświetlanie. Zobacz najczęściej zadawane pytania poniżej.

Słowa kluczowe

Wartości wyników Wartości na powierzchniach Wyświetlanie
