Les valeurs de résultat des éléments EF sont-elles des moyennes ou des valeurs nodales ? Où puis-je les définir ?

Réponse

Lorsque vous affichez les valeurs de résultat « Valeurs sur les surfaces », vous pouvez distinguer deux résultats.

Les valeurs de résultat sont affichées soit sur les « Points sur grille et points de l'utilisateur », soit sur les « Points de maillage EF ».

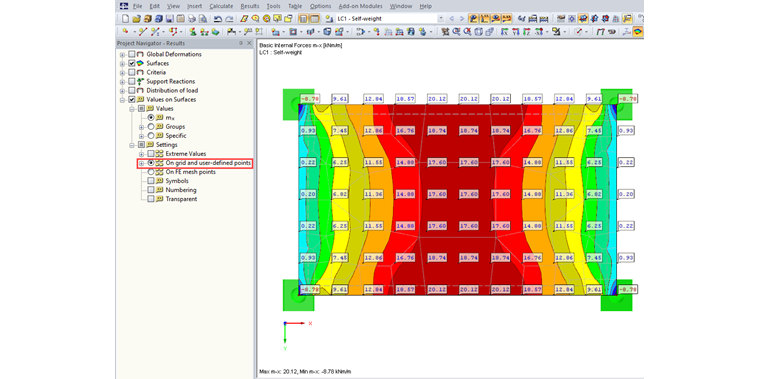

Dans le premier cas, les résultats sont affichés selon l'espacement des points de grille.

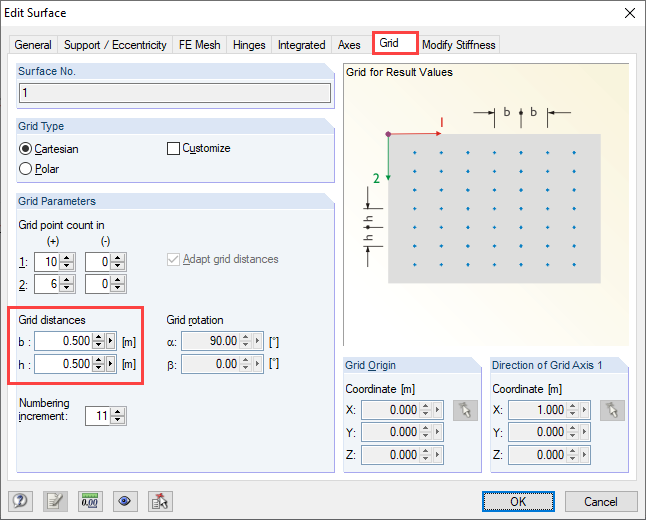

La distance des points de grille est une propriété de la surface et peut être contrôlée dans la boîte de dialogue « Modifier la surface ».

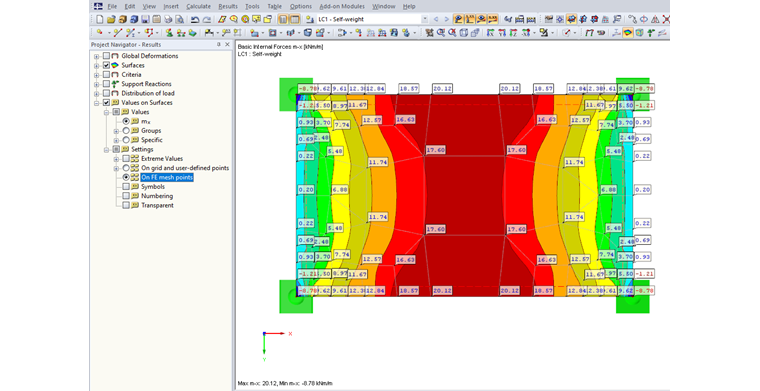

Les valeurs de résultat s'affichent également dans les « Points de maillage EF ».


Le nombre de points du maillage EF dépend de la taille du maillage EF généré.

Vous pouvez contrôler le dégradé de couleur affiché en sélectionnant l'option « Distribution des efforts internes/contraintess » dans le navigateur Afficher. Pour plus d'informations, consultez l'article de notre FAQ via le lien ci-dessous.
