- Procure na biblioteca de secções da Dlubal uma tabela de secções compatível com a que pretende importar.

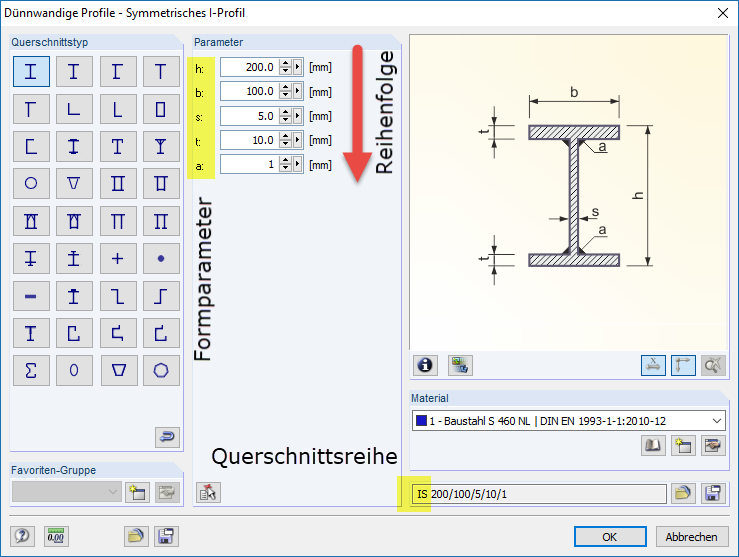

Aqui, os tipos de secções parametrizáveis (paredes finas, betão armado e madeira) especificam os parâmetros necessários, de cima para baixo, na ordem correta para a importação diretamente nas caixas de diálogo das caixas de entrada.

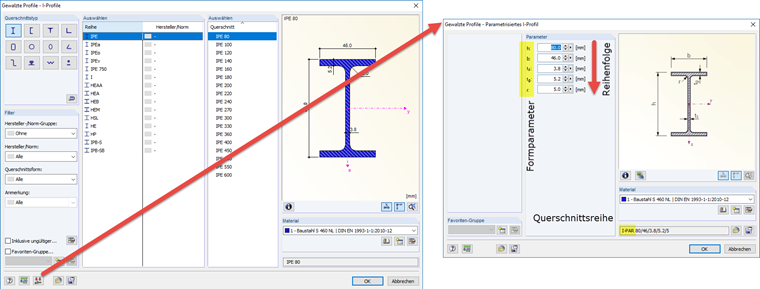

Para os tipos de secções laminadas, pode encontrar os parâmetros necessários na ordem correta através da função "Entrada paramétrica".

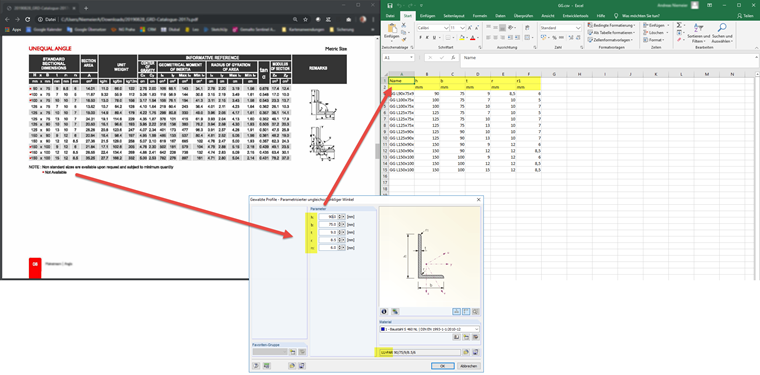

- Crie uma tabela CSV para a tabela de secções a ser importada e que em cada linha descreva uma secção precisa através dos parâmetros "Nome" + parâmetros de forma, com base na lista e na ordem de parâmetros anteriormente definidas.
Os parâmetros de forma devem ser especificados em mm

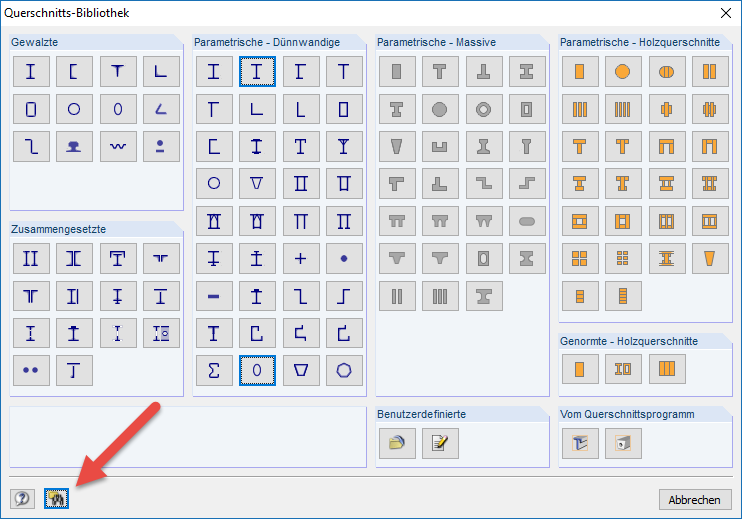

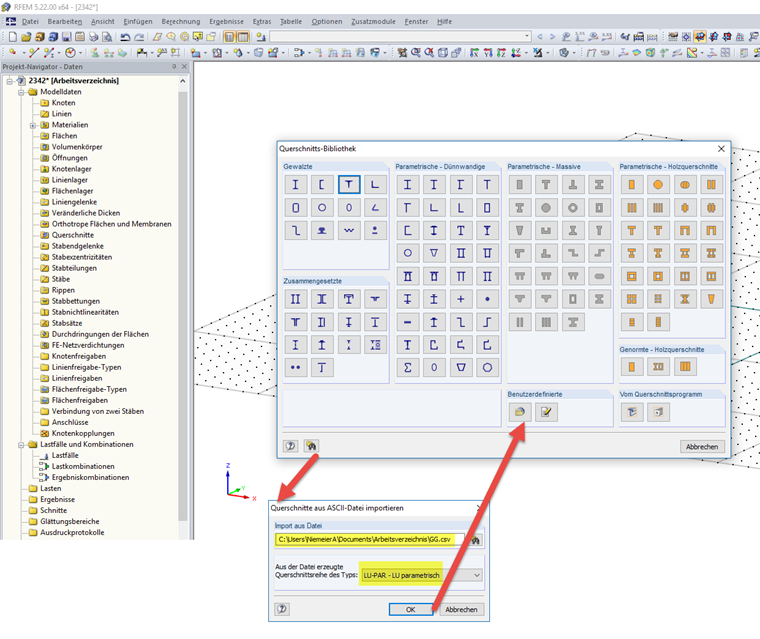

Por motivos relacionados com a visualização de dados, os nomes das secções individuais no ficheiro CSV devem começar com o mesmo fragmento de texto do próprio nome do ficheiro CSV. Deste modo, consegue assegurar que a nova linha de secção no RFEM ou no RSTAB tem o nome do ficheiro CSV. - Importe o ficheiro CSV com indicação da tabela de secções utilizada na biblioteca de secções definida pelo utilizador.

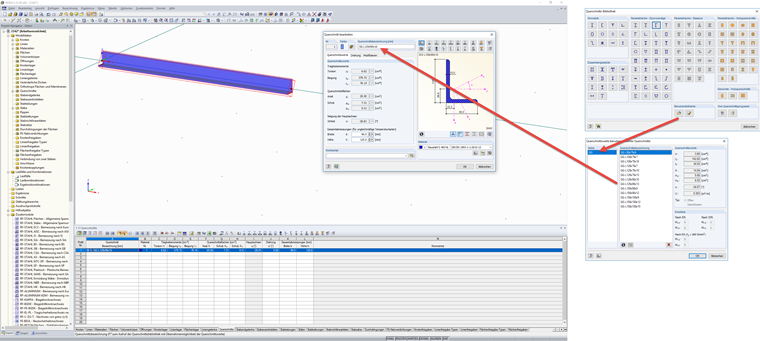

- Utilize as secções da tabela de secções acabada de importar nos seus modelos.
Pergunta
Como é que se pode carregar tabelas de secções parametrizadas para a biblioteca de secções?
