- V databázi průřezů Dlubal vyhledejte řadu průřezů, která je kompatibilní s importovanou řadou.

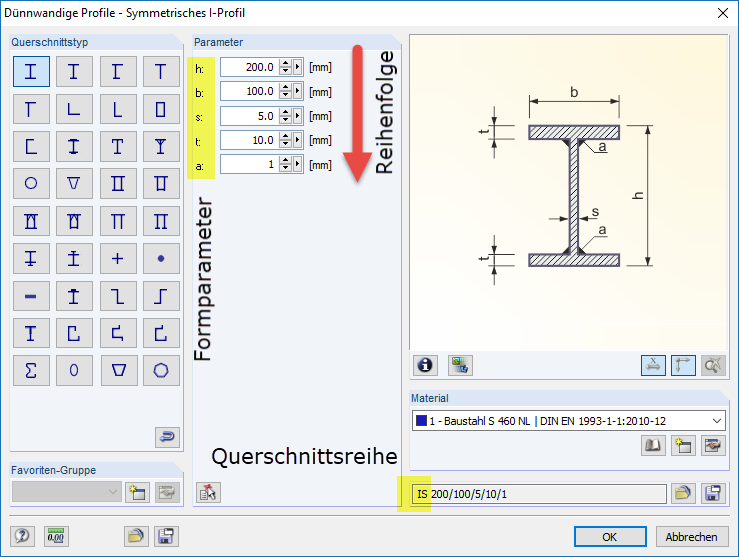

Zde zadejte parametrické typy průřezů (tenkostěnné, masivní a pro dřevěné konstrukce) přímo ve vstupním dialogu pomocí vstupních polí seshora dolů a ve správném pořadí pro import.
U válcovaných typů průřezů najdete požadované parametry ve správném pořadí pomocí funkce „Parametrické zadání“.

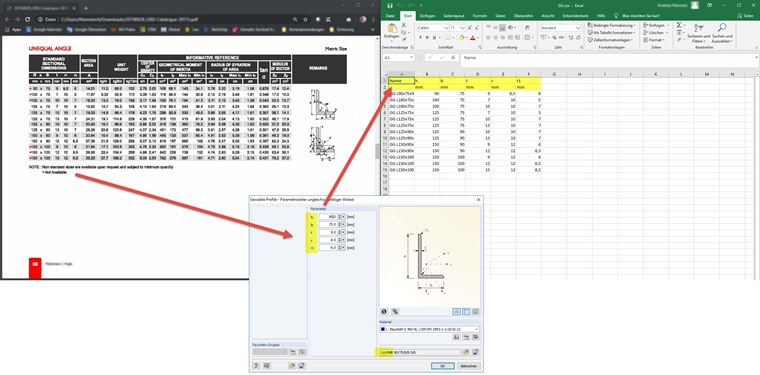

- Vytvořte tabulku ve formátu CSV pro importovanou řadu průřezů, která v každém řádku popisuje jednoznačný průřez pomocí parametru „Název“ + parametru formy na základě dříve určeného seznamu parametrů a pořadí.
Parametry tvaru musí být zadány v mm.

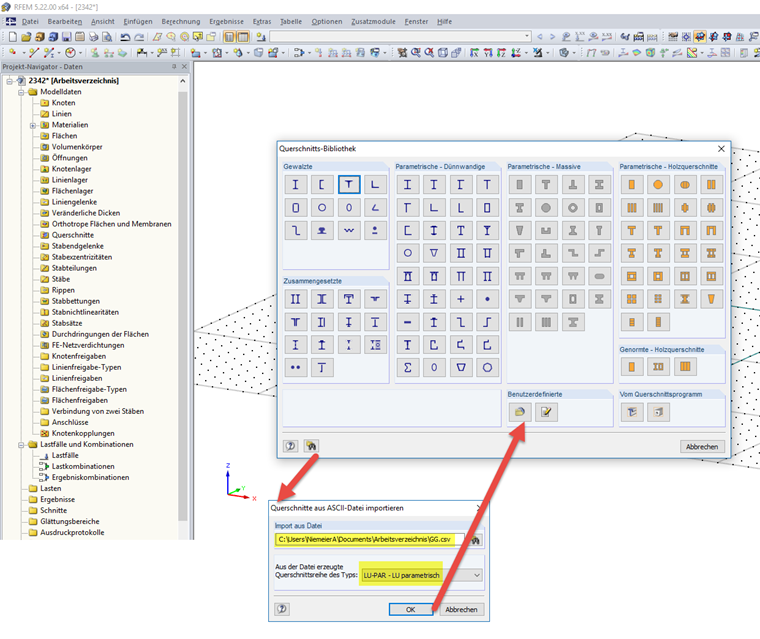

Z důvodu reprezentace dat by měly jednotlivé názvy průřezů v souboru CSV začínat stejnou částí textu jako samotné označení CSV souboru. Tím zajistíte, že nová řada průřezů v programu RFEM resp. RSTAB ponese název CSV souboru. - Naimportujte CSV soubor s uvedením použité řady průřezů do uživatelské databáze průřezů.
- Ve svých modelech použijte průřezy nově importované řady průřezů.
Dotaz
Jak je možné importovat parametrickou řadu průřezů do databáze průřezů?
Při analýze spektra odezvy modelů můžete zobrazit v tabulce součinitele citlivosti pro vodorovné směry u jednotlivých podlaží.
Na základě těchto hodnot lze odhadnout citlivost na stabilitní vlivy.
Modální součinitel důležitosti (MRF) vám může pomoci posoudit, jak dalece se jednotlivé konstrukční prvky podílejí na vlastním tvaru. Výpočet je založen na relativní pružné deformační energii každého jednotlivého konstrukčního prvku.
Pomocí MRF je možné rozlišovat mezi lokálními a globálními vlastními tvary. Pokud má několik prutů výrazných MRF (např. > 20 %), je nestabilita celé konstrukce nebo její části velmi pravděpodobná. Pokud je naproti tomu součet všech MRF pro vlastní tvar přibližně 100 %, lze očekávat lokální stabilitní problém (např. vybočení jednoho prutu).
Kromě toho lze pomocí MRF stanovit kritická zatížení a náhradní vzpěrné délky jednotlivých konstrukčních prvků (např. pro posouzení stability). Vlastní tvary, pro které má určitý prut malé hodnoty MRF (např. <20 %), lze v této souvislosti zanedbat.
MRF se zobrazí pro vlastní tvar v tabulce výsledků pod položkou Posouzení stability --> Výsledky po prutech --> Vzpěrné délky a kritické síly.
Komponenta "Ořez plechu" slouží k ořezu plechů (např. přípojných plechů, desek na stojině atd.). K tomu máte k dispozici různé metody řezu.
- Rovina: Řez je veden na nejbližší ploše referenční desky.
- Plocha: Oříznou se pouze protínající se části desek.
- Ohraničující rámeček: Krajní rozměr šířky a výšky se vyřízne z plechu jako obdélník.
- Konvexní obálka: Pro ořez plechu se použije vnější obal průřezu. V případě zaoblení na rohových uzlech průřezu se jim řez přizpůsobí.
V programech RFEM 6 a RSTAB 9 můžete liniové grafiky exportovat do formátu SVG (vektorové grafiky).
SVG je zkratka pro Scalable Vector Graphics a jedná se o formát souboru založený na XML pro zobrazení dvourozměrné vektorové grafiky. Tuto vektorovou grafiku lze beze ztrát škálovat. Soubory SVG lze upravovat v textových editorech, vkládat je na webové stránky a otvírat v běžných prohlížečích.
