Jak zaimportować sparametryzowaną tabelę przekrojów do biblioteki przekrojów?

Odpowiedź

Biblioteka przekrojów w programie RFEM lub RSTAB umożliwia import listy sparametryzowanych przekrojów do biblioteki przekrojów zdefiniowanej przez użytkownika za pomocą funkcji "Importuj tabelę przekrojów z pliku".

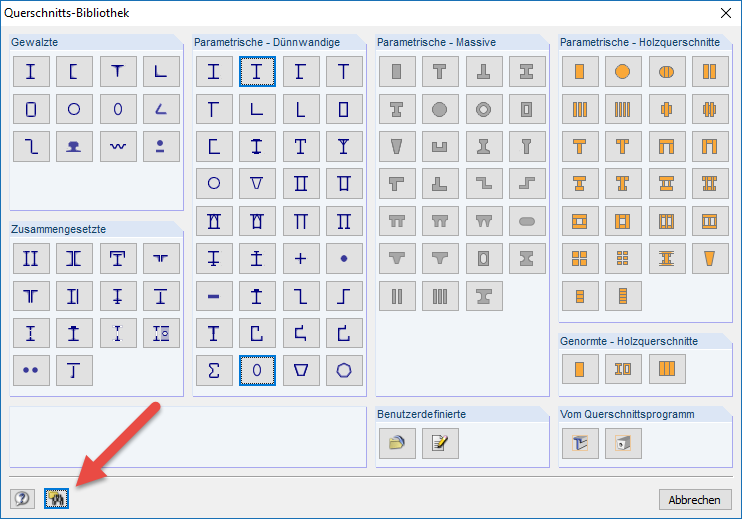

Rysunek 01 - Importować tabelę przekrojów z pliku

W tym celu importowany kształt przekroju musi być zgodny z kształtem, który można już parametryzować w bibliotece przekrojów Dlubal (zwanej również tabelą przekrojów). Ten kształt przekroju określa następnie typ i kolejność parametrów importu.

Aby zaimportować tabelę przekrojów zdefiniowaną przez użytkownika, należy wykonać następujące czynności:

  1. W bibliotece przekrojów firmy Dlubal znajdź tabelę przekrojów, która jest zgodna z tabelą przekrojów, którą chcesz zaimportować.

    Tutaj w parametryzowanych typach przekrojów (cienkościenne, masywne i drewniane) bezpośrednio w importowanych oknach dialogowych wymagane parametry są ustawione w odpowiedniej kolejności, za pomocą pól wprowadzania od góry do dołu.

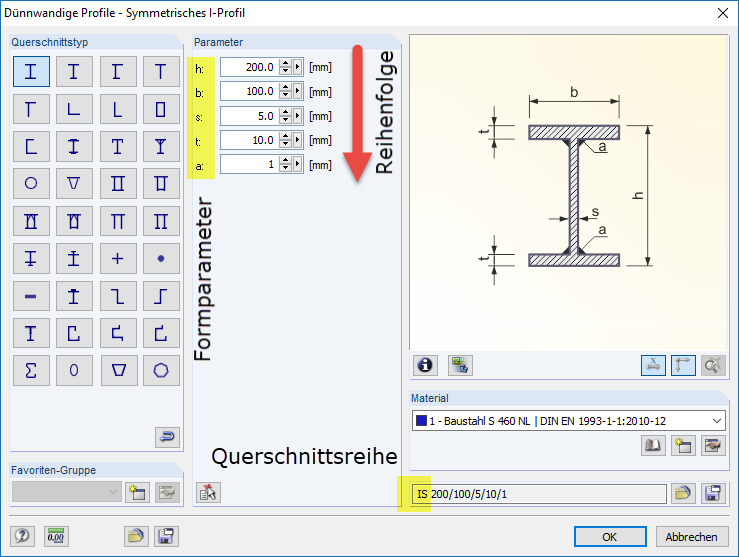

    Rysunek 02 - Parametry i kolejność regularnych przekrojów zdefiniowanych parametrycznie

    W przypadku typów przekrojów walcowanych przy użyciu funkcji "Wprowadzania parametrycznego" żądane parametry można znaleźć w odpowiedniej kolejności.

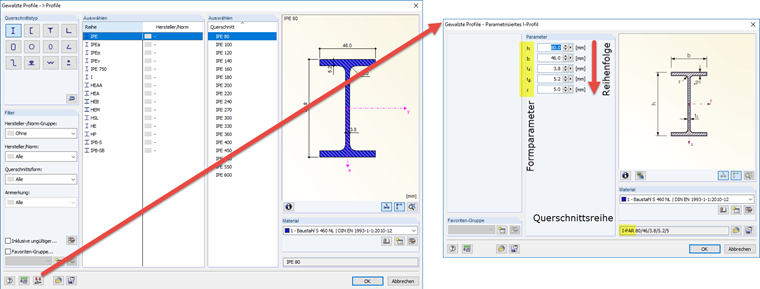

    Rysunek 03 - Parametry i kolejność przekrojów walcowanych zdefiniowanych parametrycznie

  2. Utworzyć tabelę CSV dla importowanej tabeli przekrojów, która opisuje unikalny przekrój za pomocą parametrów "Nazwa" + parametry kształtu w każdej linii, w oparciu o wcześniej zdefiniowaną listę parametrów i ich kolejność.

    Parametry kształtu należy określić w mm.

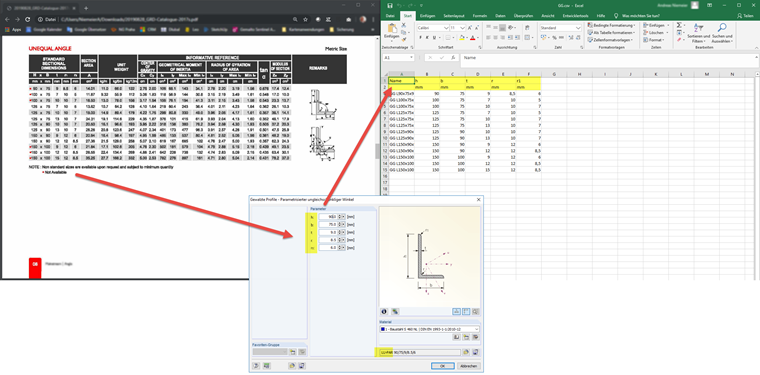

    Rysunek 04 - Tworzenie pliku CSV

    Ze względu na reprezentację danych, nazwy poszczególnych przekrojów w pliku CSV powinny rozpoczynać się od tego samego fragmentu tekstu co nazwa pliku CSV. Dzięki temu nowa tabela przekrojów w programie RFEM lub RSTAB ma nazwę pliku CSV.

  3. Zaimportować plik CSV z używaną tabelą przekrojów do biblioteki przekrojów zdefiniowanej przez użytkownika.

    Rysunek 05 - Importowanie tabeli przekrojów

  4. W modelach należy stosować przekroje z nowo zaimportowanej tabeli przekrojów.

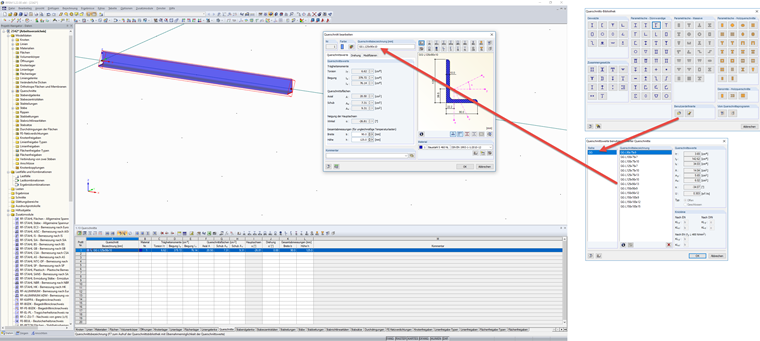

    Rysunek 06 - Korzystanie z nowej tabeli przekrojów zdefiniowanej przez użytkownika
