- Suchen Sie in der Dlubal Querschnittsbibliothek eine Querschnittsreihe, die mit der zu importierenden Querschnittsreihe vereinbar ist.

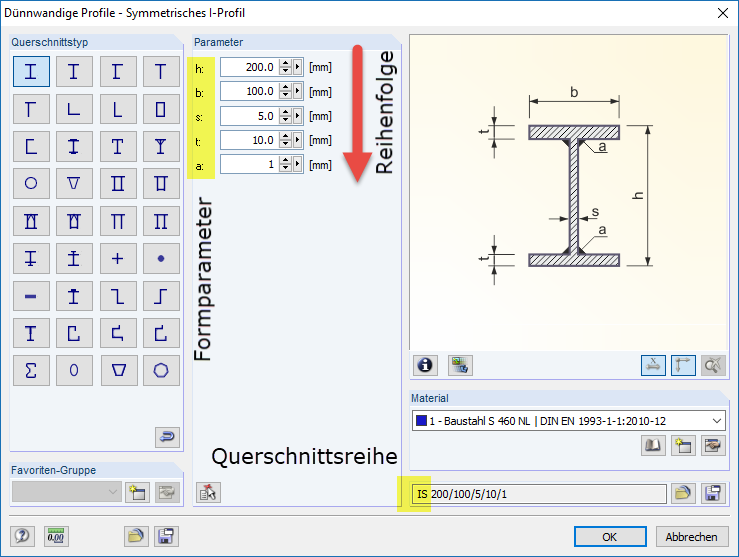

Hier geben die parametrisierbaren Querschnittstypen (dünnwandig, massiv und Holzbau) direkt in Ihrem Eingabedialog über die Eingabeboxen von oben nach unten die nötigen Parameter in der richtigen Reihenfolge für den Import vor.

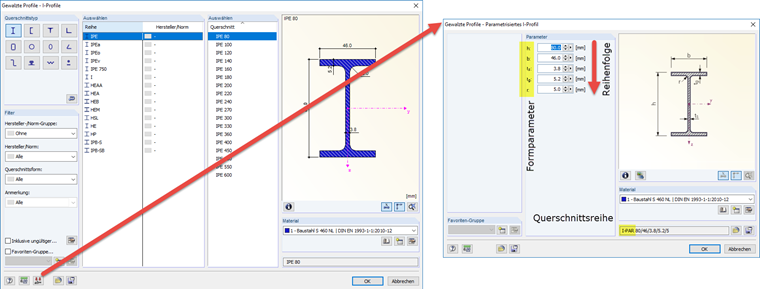

Für gewalzte Querschnittstypen finden Sie die nötigen Parameter in der richtigen Reihenfolge über die Funktion "Parametrische Eingabe".

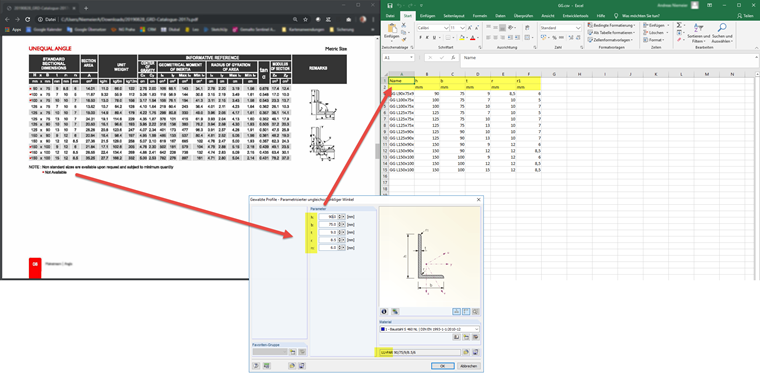

- Erzeugen Sie eine CSV Tabelle für die zu importierende Querschnittsreihe, die in jeder Zeile einen eindeutigen Querschnitt über die Parameter "Namen" + Formparameter anhand der vorher festgelegten Parameterliste und Reihenfolge beschreibt.
Die Formparameter sind in der Einheit mm vorzugeben

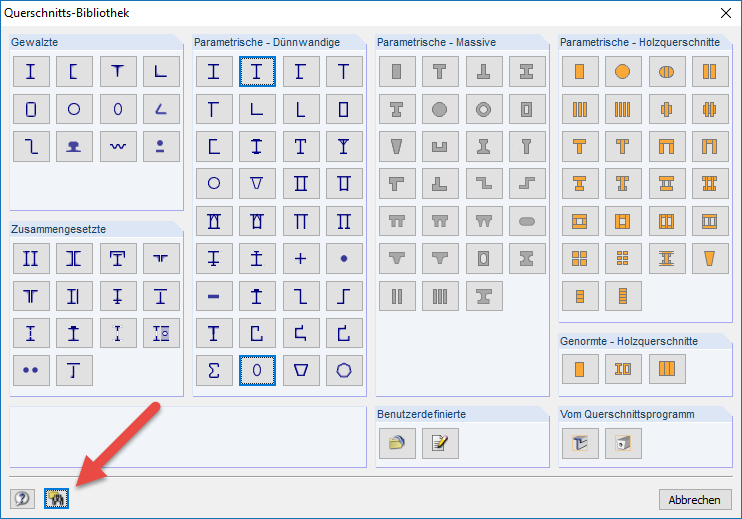

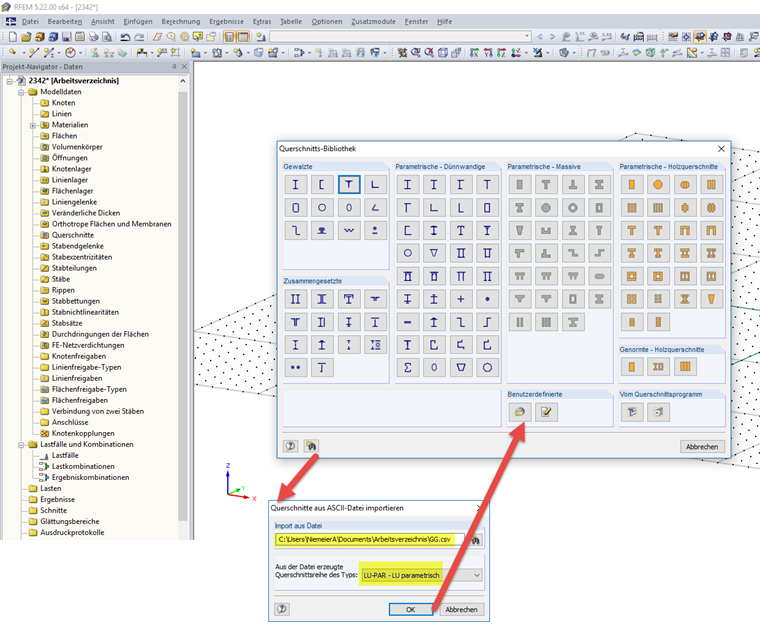

Aus Gründen der Datendarstellung sollten die individuellen Querschnittsnamen in der CSV Datei mit dem gleichen Text Fragment wie die CSV Dateibezeichnung selbst beginnen. Damit stellen Sie sicher, dass die neue Querschnittsreihe in RFEM bzw. RSTAB den Namen der CSV Datei trägt. - Importieren Sie die CSV Datei mit Angabe der verwendeten Querschnittsreihe in die benutzerdefinierte Querschnittsbibliothek.

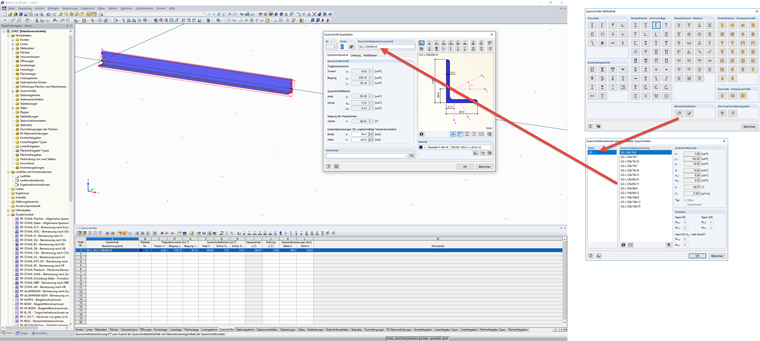

- Nutzen Sie die Querschnitte der neu importierten Querschnittsreihe in Ihren Modellen.
Frage
Wie kann man eine parametrisierte Querschnittsreihe in die Querschnittsbibliothek einlesen?
