Resposta:

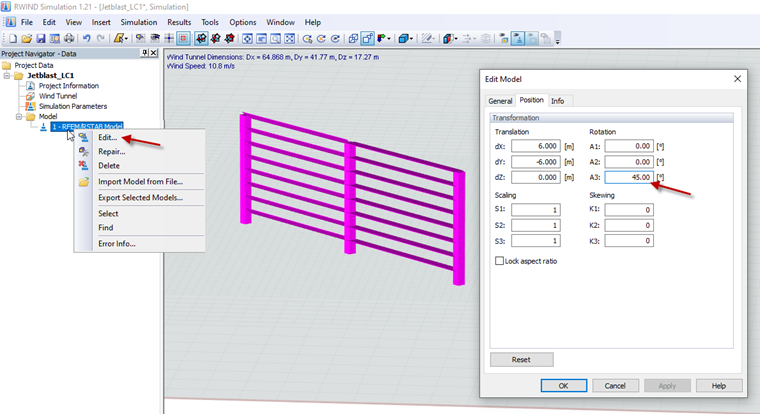

No RWIND Simulation, é possível ajustar manualmente a posição e a rotação do modelo. Para tal, basta selecionar Modelo → Editar no navegador e, em seguida, o ângulo de rotação pretendido no separador Posição. Neste caso, a rotação é realizada sem alterar qualquer deslocamento.
Pergunta
No RWIND Simulation, pretendo rodar o modelo, ajustar o túnel de vento e, em seguida, rodar o modelo novamente. Como é que impeço a alteração do ponto de rotação do modelo?
