Odpověď:

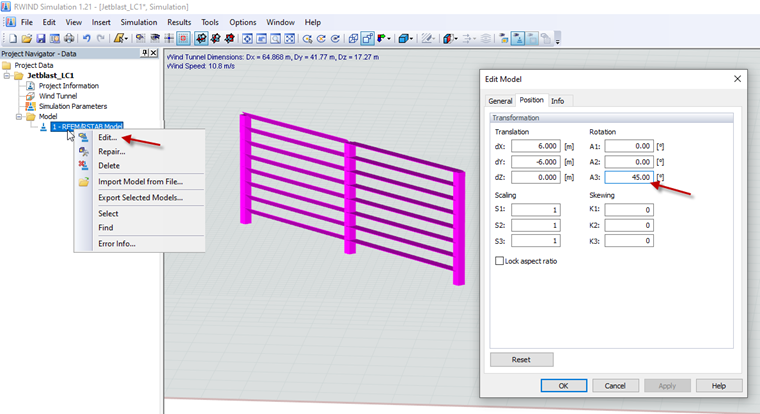

V programu RWIND Simulation je možné polohu modelu a jeho natočení ručně upravit. Za tímto účelem v navigátoru vyberte Model → Upravit a v záložce Poloha poté vyberte požadovaný úhel natočení. V tomto případě se natočení provede bez změny posunu.
Dotaz
V programu RWIND Simulation bych chtěl model natočit, upravit větrný tunel a potom model znovu natočit. Jak mohu zabránit změně bodu natočení modelu?
