Odpowiedź:

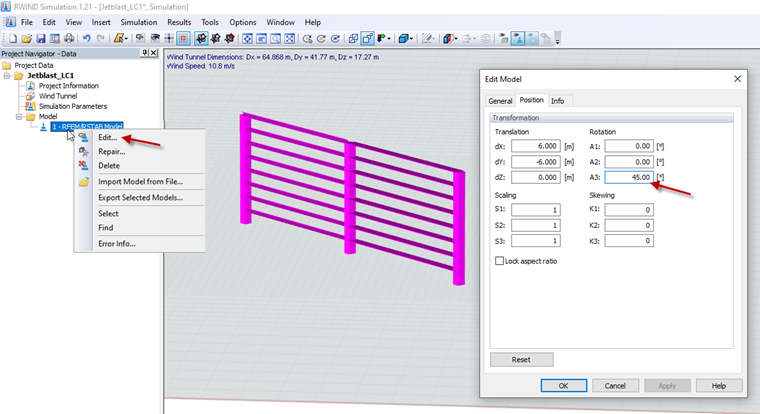

W RWIND Simulation można ręcznie dostosować położenie modelu i obrót modelu. W tym celu wystarczy wybrać w nawigatorze Model → Edytować, a następnie wprowadzić żądany kąt obrotu w zakładce Położenie. W takim przypadku obrót odbywa się bez zmiany przemieszczenia.
Pytanie
W programie RWIND Simulation chciałbym obrócić model, dostosować tunel aerodynamiczny, a następnie ponownie obrócić model. Jak mogę zapobiec zmianie punktu obrotu modelu?
