Risposta:

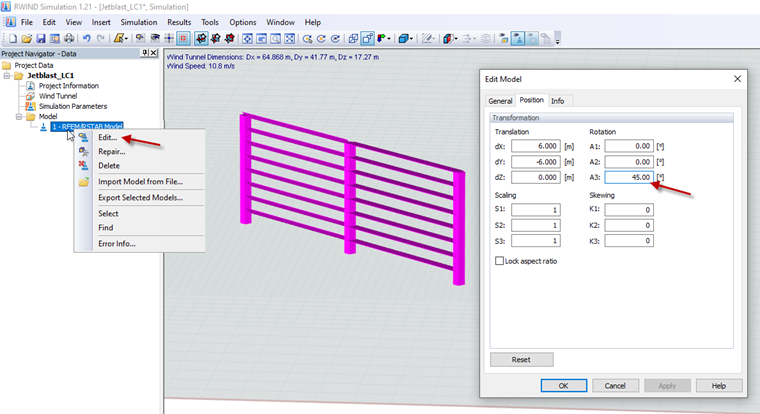

In RWIND Simulation, è possibile regolare manualmente la posizione del modello e la rotazione del modello. Per fare ciò, è sufficiente selezionare Modello → Modifica nel navigatore, quindi inserire l'angolo di rotazione desiderato nella scheda Posizione. In questo caso, la rotazione viene eseguita senza modificare lo spostamento.
Domanda
In RWIND Simulation, vorrei ruotare il modello, regolare la galleria del vento e quindi ruotare di nuovo il modello. Come posso evitare che il punto di rotazione del modello venga modificato?
