Antwort:

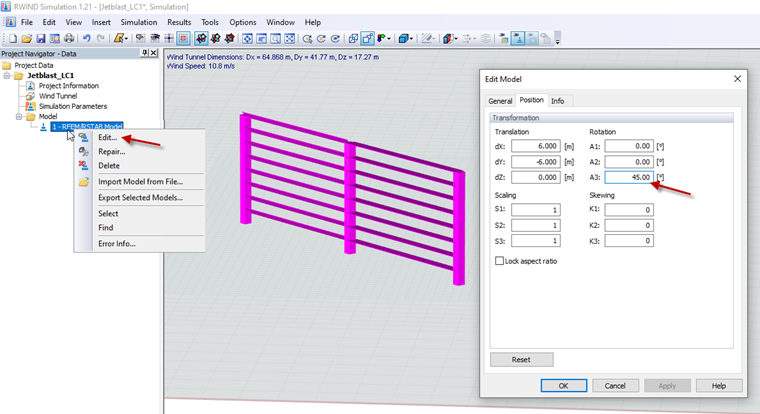

In RWIND Simulation kann man die Modellposition und die Modelldrehung manuell anpassen. Wählen Sie dazu einfach im Navigator Modell → Bearbeiten aus und wählen Sie dann im Register Position den gewünschten Drehwinkel aus. Hierbei wird die Drehung ohne Änderung einer Verschiebung ausgeführt.
Frage
Ich möchte in RWIND Simulation das Modell drehen, den Windkanal anpassen und dann erneut das Modell drehen. Wie kann ich verhindern, dass der Drehpunkt des Modells geändert wird?
