Vigas delgadas geralmente apresentam uma tensão de cisalhamento que varia parabólicamente na alma da seção transversal, atingindo seu valor máximo no centro de gravidade para seções duplamente simétricas.
De acordo com a DIN 18800 Parte 3, seção 403, aplica-se:
As tensões de cisalhamento que variam sobre a largura b do campo de combamento devem ser consideradas com o maior dos seguintes valores:
- Valor médio de τ
- 0,5 máx τ
Neste caso, o valor médio da tensão de cisalhamento é utilizado para a verificação de segurança ao combamento.

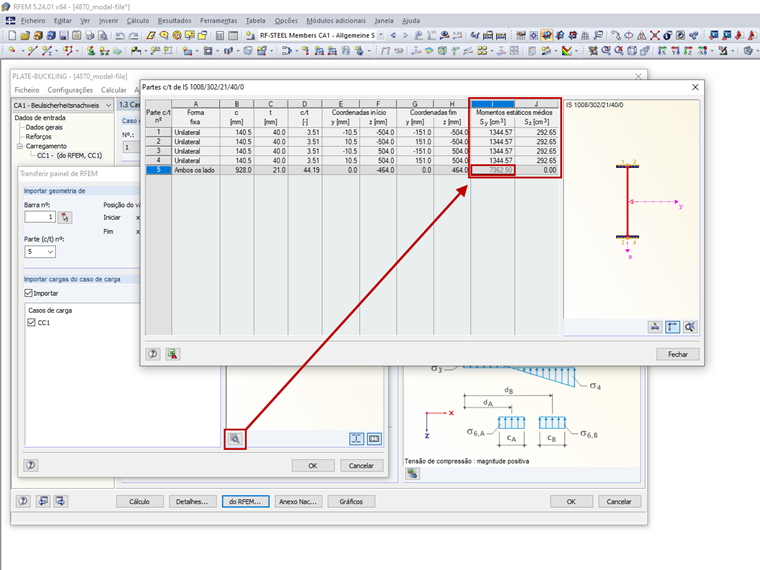

Como a tensão de cisalhamento variável τz depende do momento estático Sy, há uma tabela no FE-BEUL sobre detalhes das partes c/t da seção transversal. Esta inclui também os momentos estáticos médios, com os quais, em casos como este, as tensões de cisalhamento correspondentes para a verificação de segurança ao combamento são determinadas pela fórmula usual, mas com o momento estático médio, ver fórmula e imagem 1.

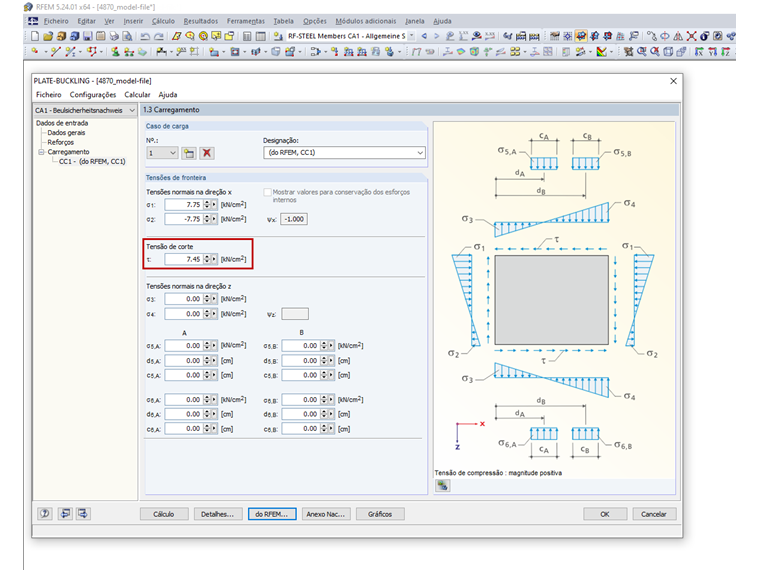

Desta forma, a seguinte tensão de cisalhamento é obtida no FE-BEUL, ver imagem 2.

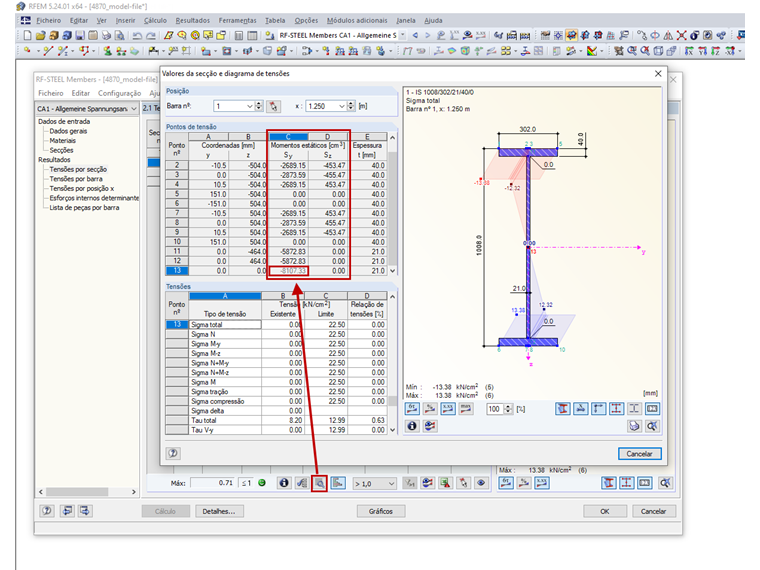

Os momentos estáticos respectivos, com os quais as tensões de cisalhamento no RF-/STEEL são determinadas para a análise de tensões, podem ser visualizados dentro da máscara de resultados através do botão "Mostrar valores de seção e tensões expandidos", ver imagem 3.
